Fenêtre d'engoujure

La fenêtre d'engoujure : dispositif d’insertion des coulisseaux dans le mât de mon Feeling 326 a souffert des rayons UV, de certaines manœuvres brutales de prises de ris où certains ont négligé de sortir les coulisseaux du rail.

En 2010, après 22 ans de bons et loyaux services le dispositif s’est irrémédiablement cassé. Aucun gréeur n’avait d’autre solution que de mettre une plaque inox vissée ou un autre affreux bricolage pour remplacer le dispositif d’origine.

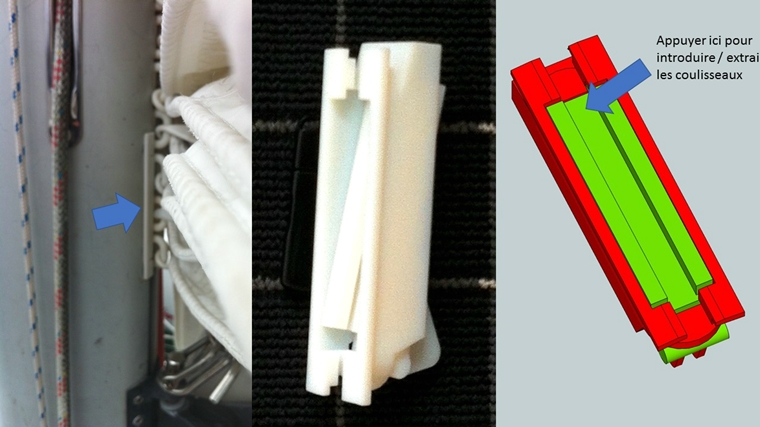

coulisseau

J’ai repris les cotes du dispositif cassé et j’ai tracé l’ensemble sous Sketchup version 2015 ou 2016.

J’ai pu faire fabriquer ce dispositif en impression 3D chez Imag’in3D à Camaret. Le prix initial était élevé et le matériau cassant.

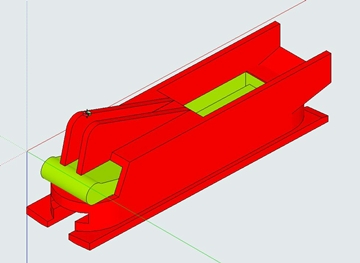

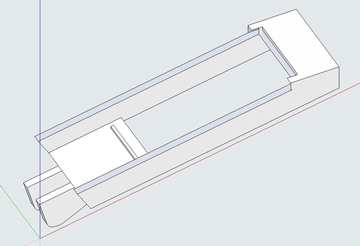

baseensemble

Plus récemment j’ai obtenu d’excellents résultats avec les dernières versions qui tiennent depuis plusieurs années et ce pour un prix très raisonnable (25€ pour la partie mâle mobile). David Pliquet le directeur d’Imag’in3D a été mon contact direct pour cette opération.

Je joins les 3 fichier sketchup à télécharger, pour les propriétaires de Feeling 326 qui en auraient besoin :

Paul, sur Neraki.
