Palier de safran

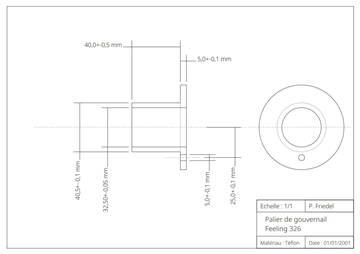

Voici le plan que j’avais fait en 2001 pour le palier de safran de mon Feeling. Je l’ai fait fabriquer en Delron je crois mais je n’en suis plus très sûr. On peut utiliser l’ertalon. Ce post sur Hisse-et-ho donne des adresses. Je crois qu’il est désormais possible de le faire en impression 3D (en 2001 je l’avais fait tourner et cela ne m’avait rien coûté alors qu’un chantier de la Forêt Fouesnant que je ne nommerais pas m’en demandait 800€).

palierrondelle

Petit détail : le diamètre extérieur est trop épais de 0,1mm. Il entre dans le tube mais un peu à force. L’ensemble n’a pas bougé en 20 ans…

Paul, sur Neraki.

Commentaires

#1 Jean-Jacques Maury 02-11-2020 17:35
Bonjour,
Est ce qu'il s'agit de la bague supérieure ou de l'inférieure ? Je ne sais pas si elles ont les mêmes côtes.
Quand à la rondelle où est elle située ? Je n'en vois pas sur mon 326 PTE.
Merci pour ces infos.
Cordialement
Jean Jacques sur India
#2 Paul FRIEDEL 03-11-2020 07:18

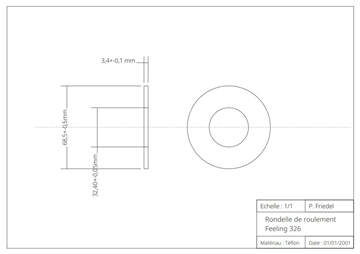

C’est la bague supérieure. La rondelle se place entre la barre et le palier pour diminuer la friction.
#3 Philippe Laville 29-11-2021 12:13
Connaissez vous les dimensions de la bague inférieure ? Serait-il possible que ce soient les mêmes ?
