Changement du "presse étoupe" (joint à lèvre)" et de la bague hydrolube

(NDLR : Autrefois les voiliers avaient un presse étoupe en fibre que l’on serrait au fur et à mesure de son usure, et qui par ailleurs marquait à la longue l’arbre d’hélice. Aujourd’hui les joints « Volvo » ou « RMT » sont des joints à lèvre(s) en caoutchouc dont on graisse l’intérieur, c’est ce dont il s’agit ici…)

Nous avons changé nous-même le presse étoupe et la bague hydrolube sur Floan, notre Feeling 1090, équipé d’un moteur Volvo de 2003, ainsi que d’une Hélice bipales repliables.

Il s’agit du presse étoupe caoutchouc Volvo de diamètre intérieur de 25 mm et de la bague hydrolube de la chaise de diamètre intérieur de 25 mm, de diamètre extérieur de 40 mm et de longueur de 120 mm.

Etape 1

Au niveau du tourteau enlever le contre écrou et l'écrou de l'axe traversant les mâchoires du tourteau et l'arbre d'hélice

Desserrer sans les enlever les 6 vis compressant les mâchoires du tourteau

Retirer l'axe

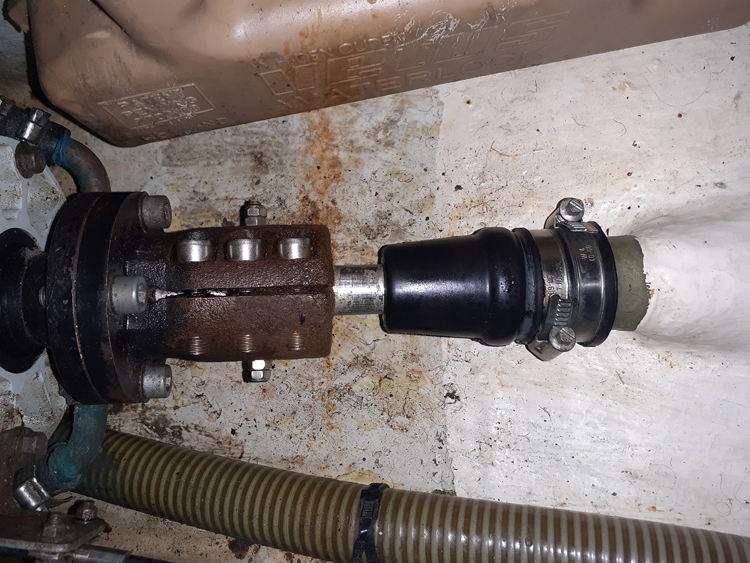

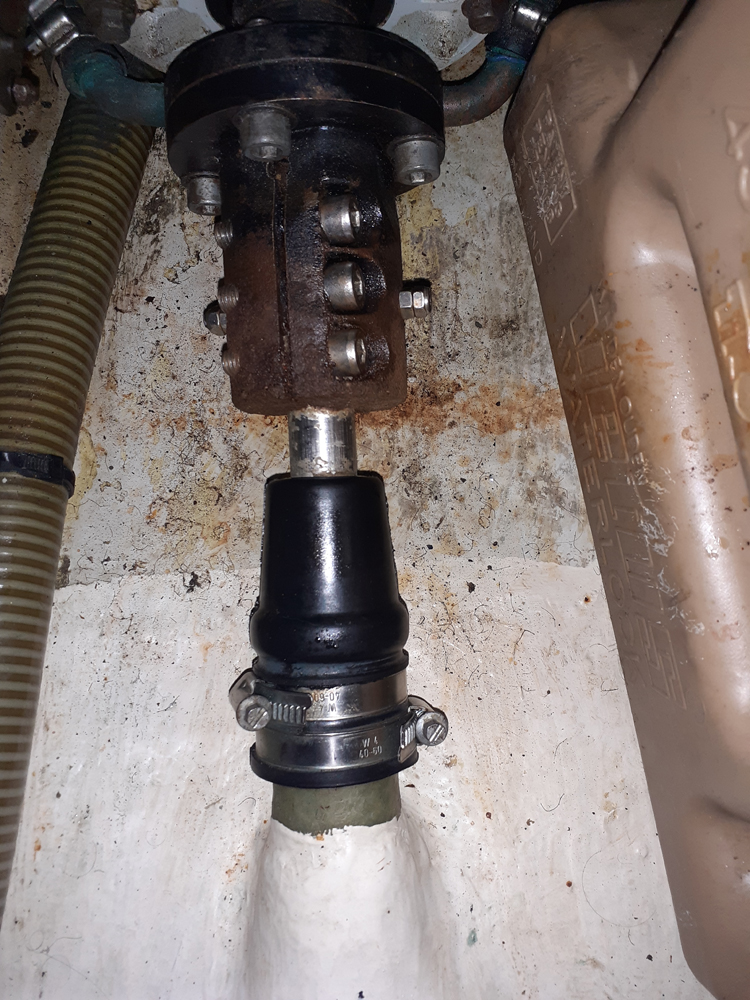

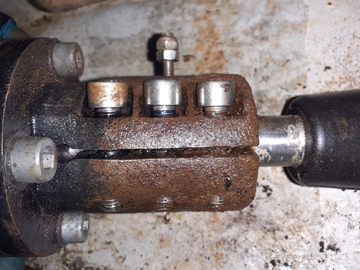

1 Presse étoupe caoutchouc2 Machoire tourteau arbre dhelice et a xe traversant machoire arbre dhélice3 Vis de serrage et axe

Etape 2

Au niveau de la chaise, enlever les 4 vis de blocage de la bague hydrolube

Reculer l'arbre d'hélice

Chasser vers l'arrière la bague hydrolube

Le jeu obtenu en ayant sorti l'arbre d'hélice de l'étambot et en ayant sorti la bague hydrolube de la chaise permet de dégager complètement l'arbre d'hélice sur le coté du safran

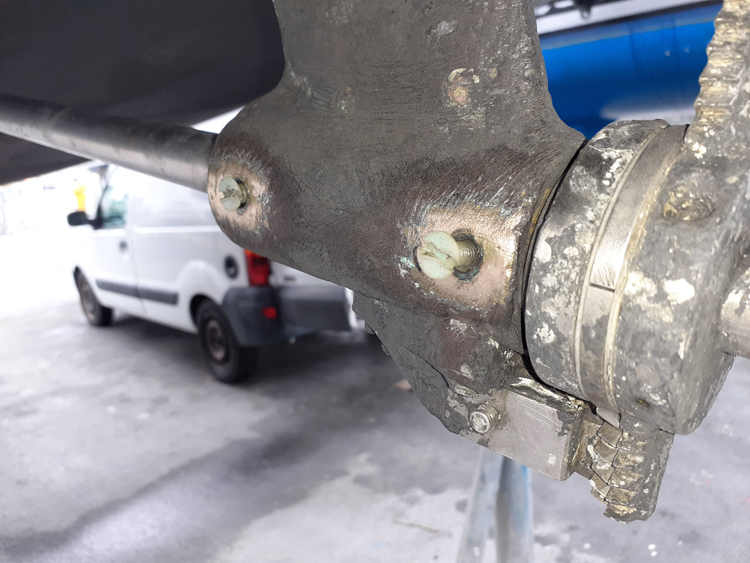

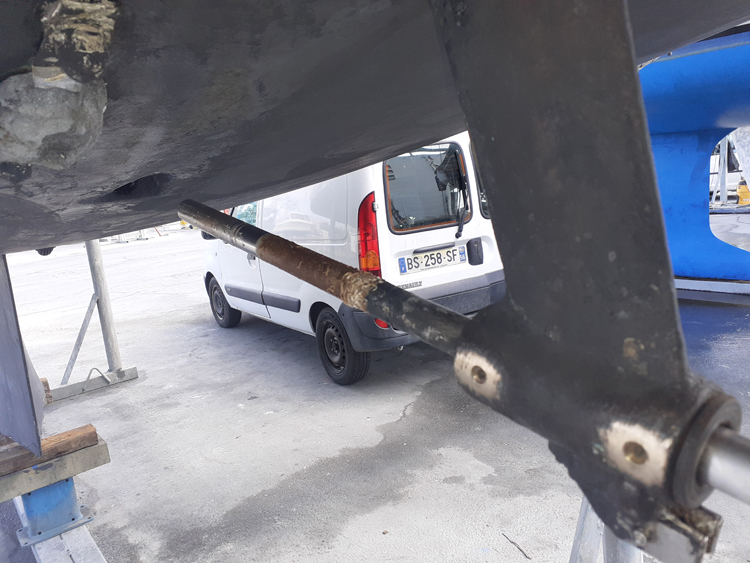

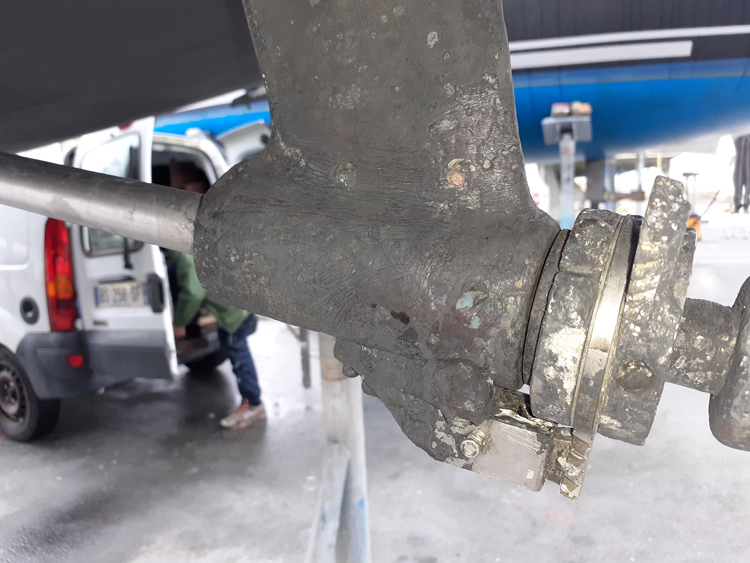

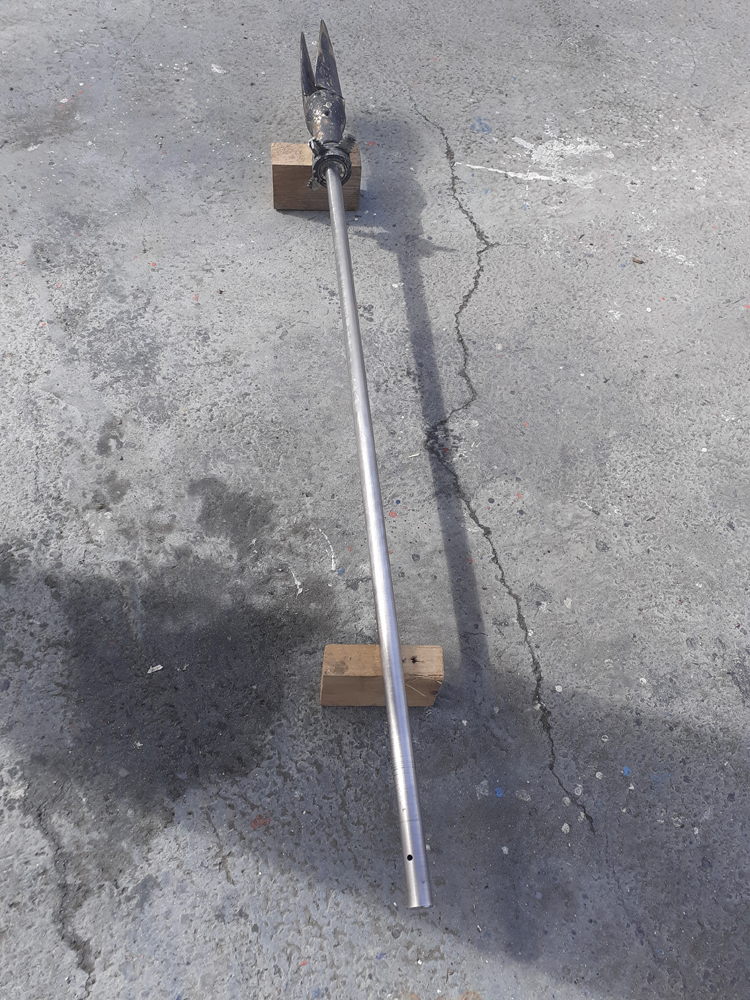

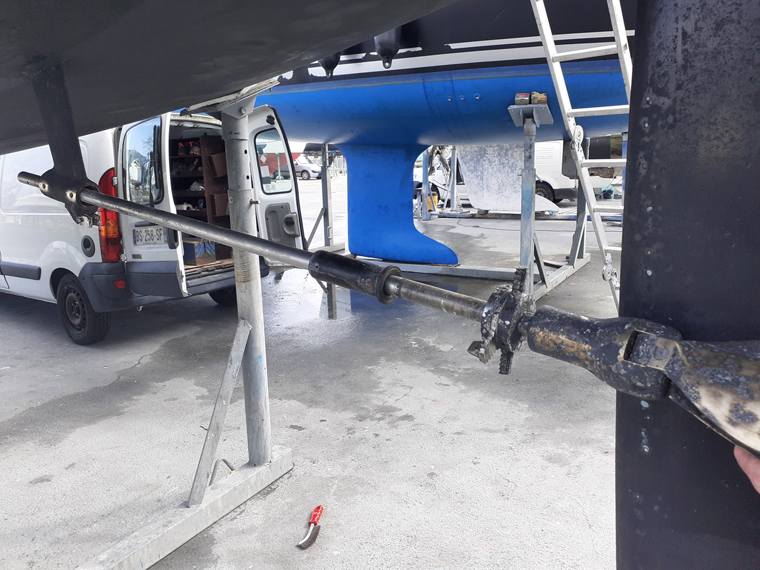

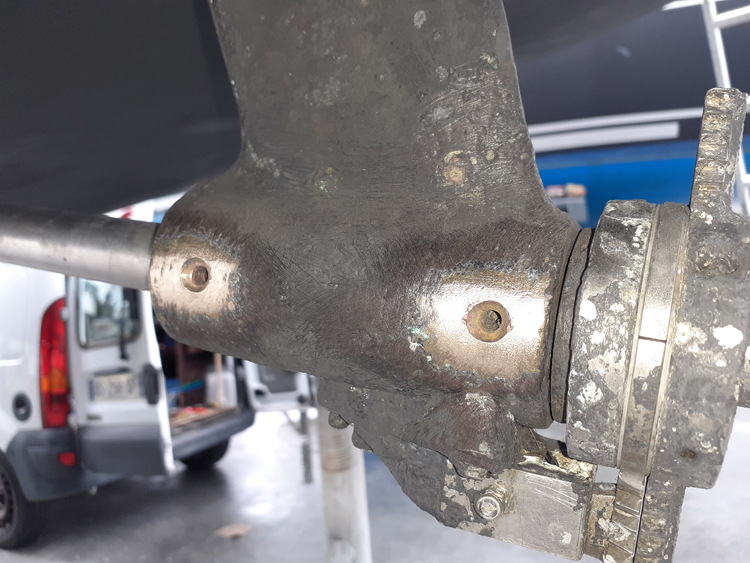

4 Chaise5 Chaise Vis de blocage de la bague hydrolube6 Chaise Vis de blocage enlevées7 Arbre sorti de létambeau8 Bague hydrolube sortie de la chaise9 Arbre dhélice déposé

Etape 3

Démonter le vieux presse étoupe

Vérifier que la partie basse du tube d'étambot ne présente pas d'usure ni de fissure (affaissement des silent-blocs du moteur)

Vérifier l'état des silent-blocs du  moteur en le soulevant légèrement à l'aide d'un bras de levier

Monter le nouveau presse étoupe

Y insérer la collerette plastic de protection des lèvres intérieures du presse étoupe

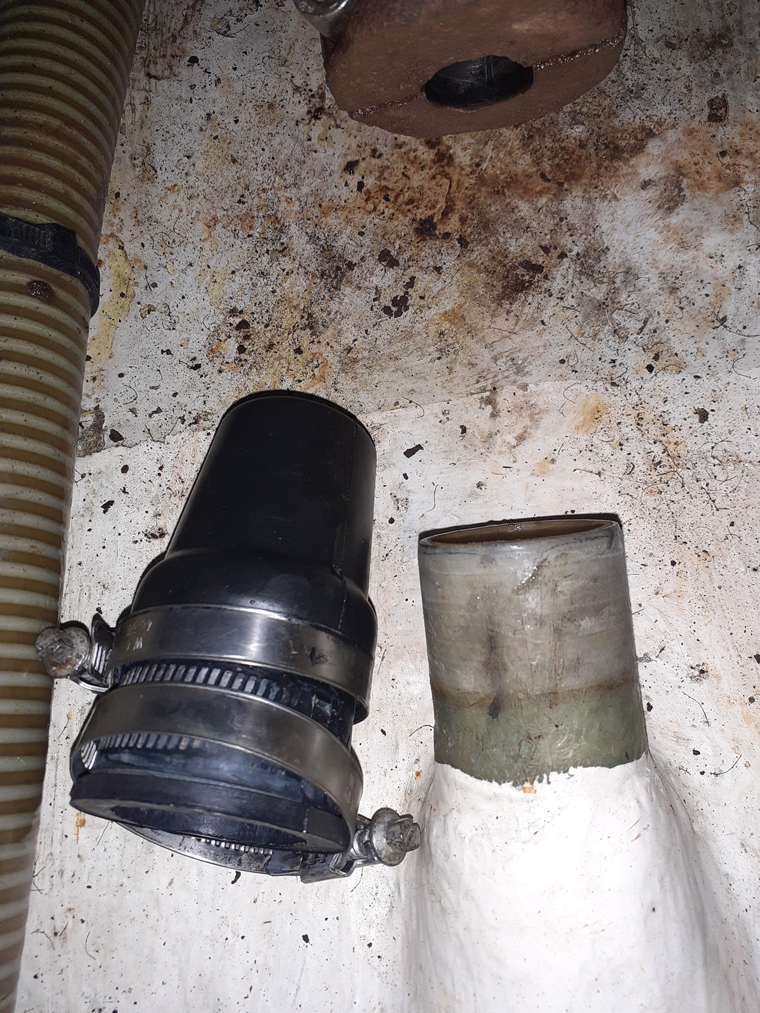

10 Presse étoupe déposé

Etape 4

Nettoyer le tube de la chaise et l'arbre d'hélice

Percer de 4 trous la bague hydrolube pour les vis de blocage

Enfiler au maximum la bague hydrolube sur l'arbre d'hélice

Enfiler l'arbre d'hélice dans le tube de la chaise

Emboîter la bague hydrolube dans le tube de la chaise

Enfoncer l'arbre d'hélice au maximum

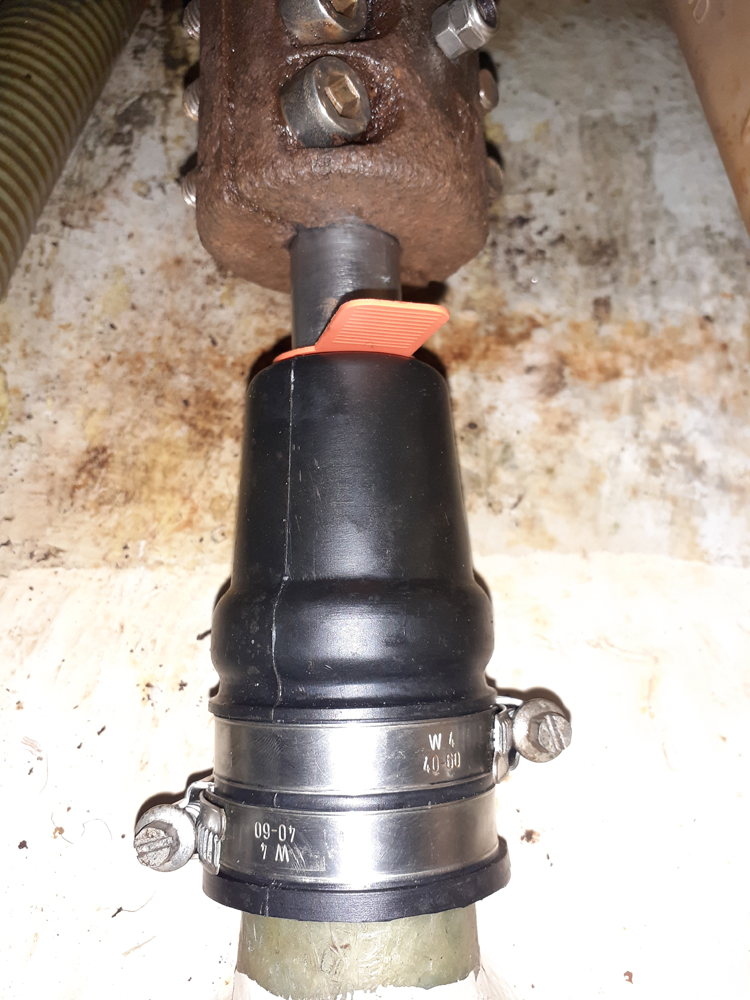

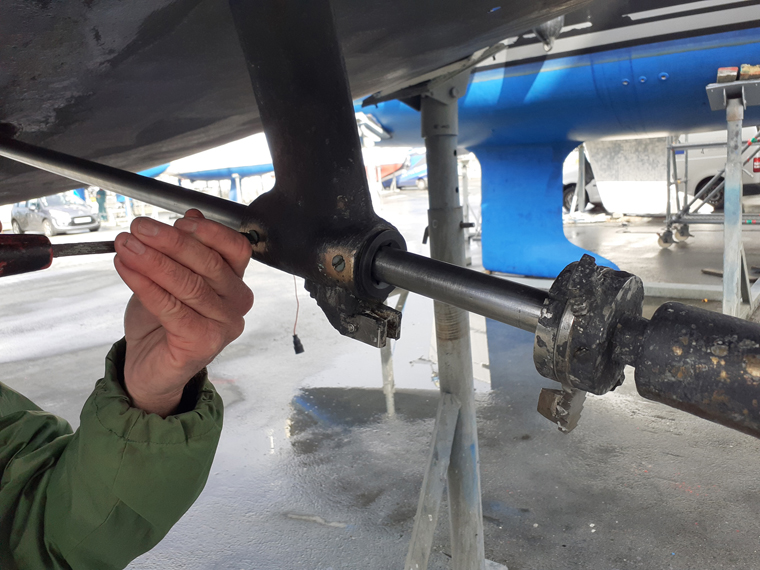

11 Bague hydrolube en place12 Presse etoupe en place et colerette de protection des lèvres du presse étoupe

Etape 5

Au niveau du tourteau replacer l'axe traversant les mâchoires du tourteau et l'arbre d'hélice

Resserrer les 6 vis compressant les mâchoires du tourteau

Bloquer l'axe avec son écrou et contre écrou

Enlever la collerette

Graisser l'intérieur du presse étoupe

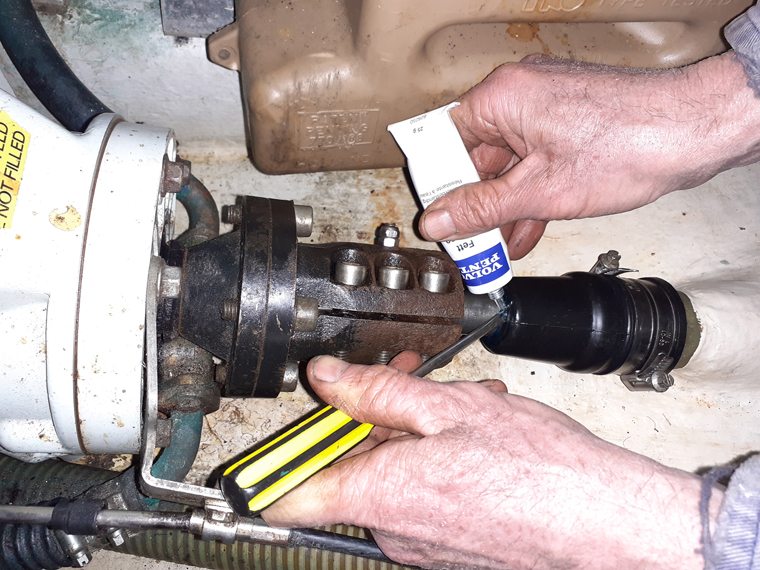

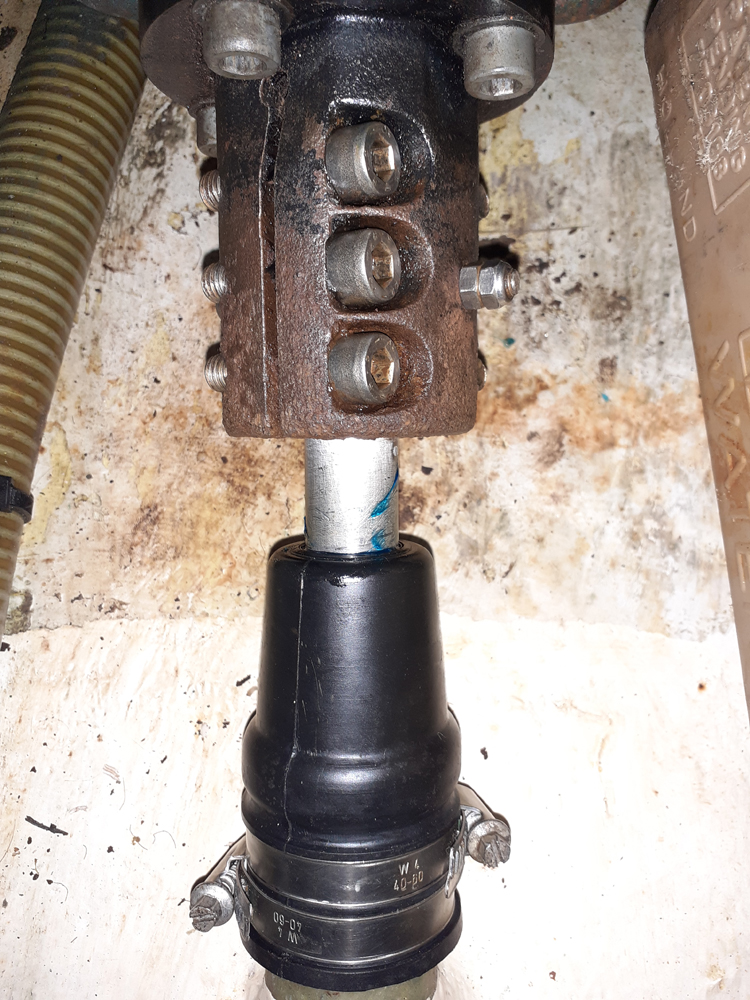

13 Graissage presse étoupe14 Nouveau presse étoupe

Etape 6

A la mise à l'eau compresser le presse étoupe pour y chasser l'air et le remplir d'eau.

 Yvon sur Floan
