Démontage du moteur hors bord Tohatsu 3,5cv
Ayant démonté ce vieux moteur hors-bord 2 temps Tohatsu 3,5cv, j'ai pensé qu'une série de photos seraient utiles, ainsi que 2 documents :
- Owner's Manual
- Service article, sur le Mariner 3,3cv, mais qui est identique au Tohatsu 3,5cv.

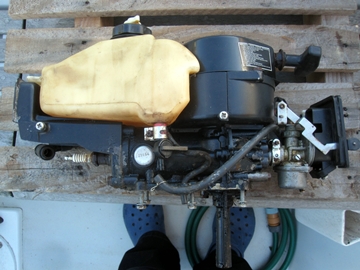

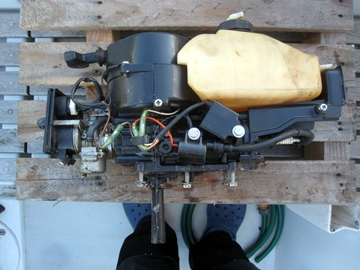

L'éclaté, une fois les 2 capots latéraux déposés :

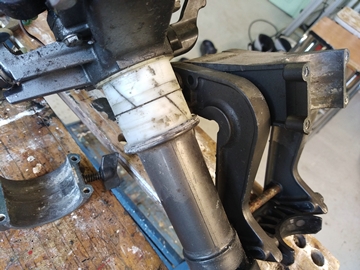

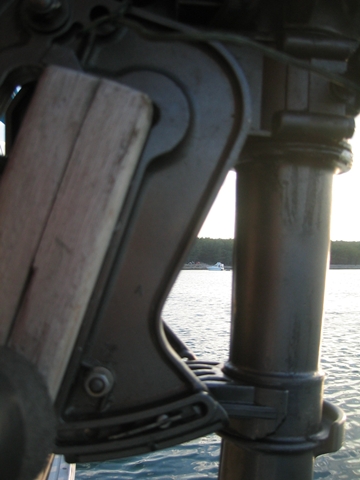

L'étrier de fixation à la chaise, qui se démonte elle-même en 3 pièces :

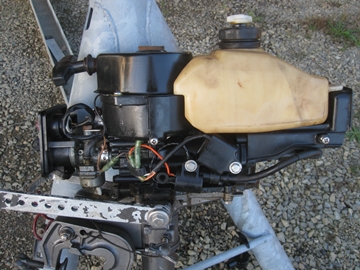

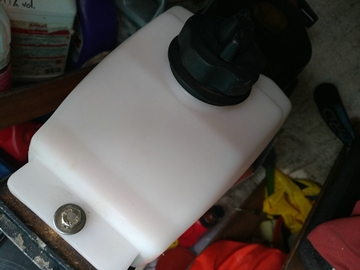

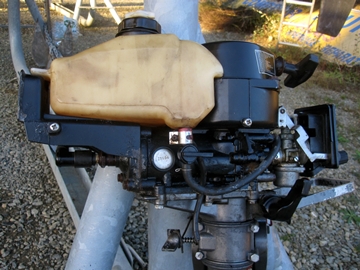

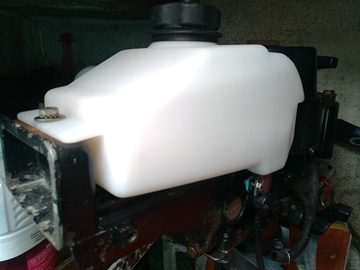

Le réservoir, qu'on peut commander en pièce détachée sur internet :

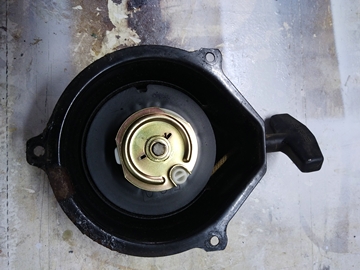

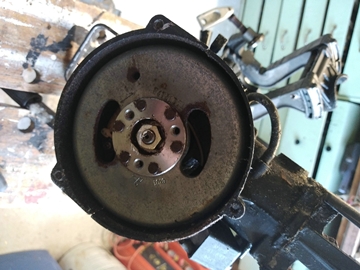

La partie lanceur :

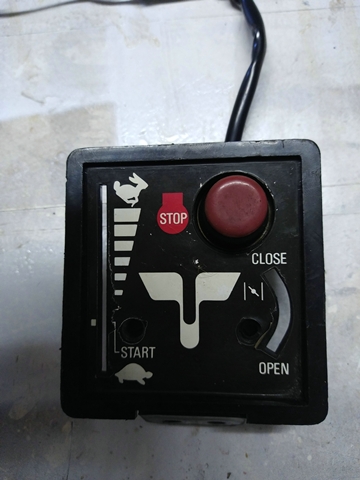

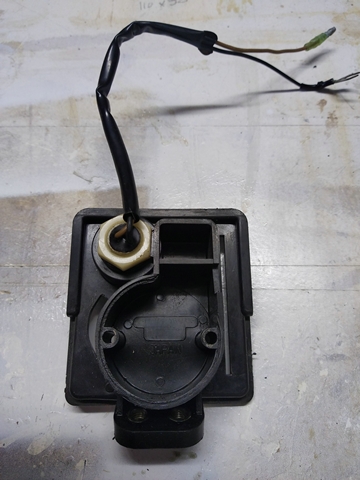

Le panneau de commande :

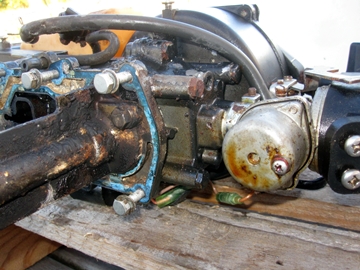

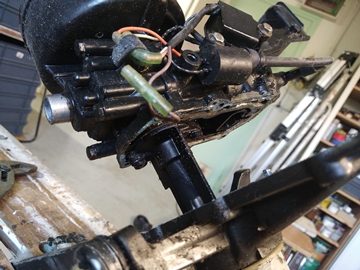

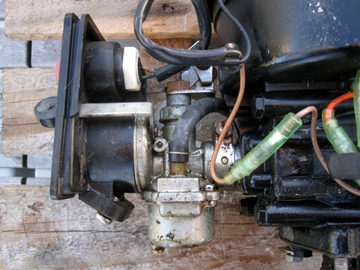

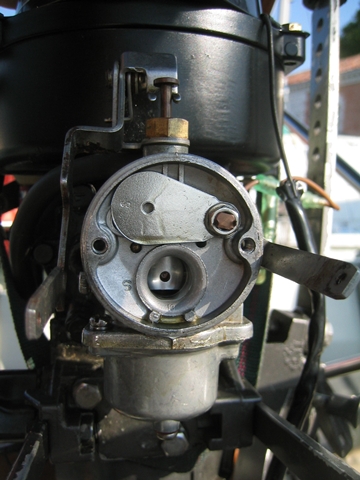

Tableau de commande et carburateur :

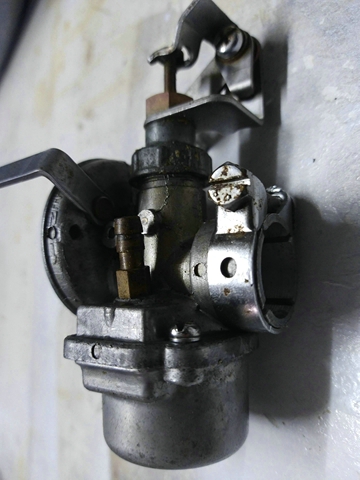

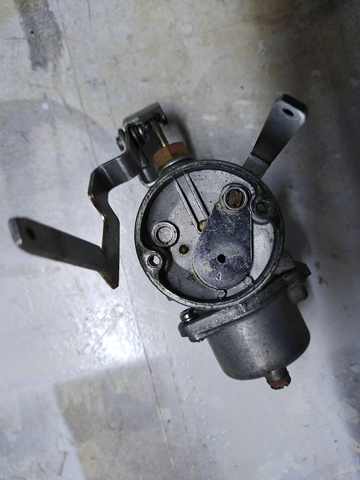

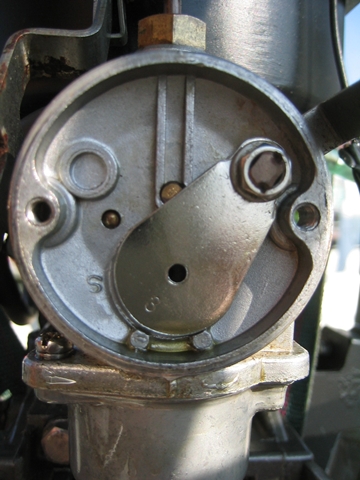

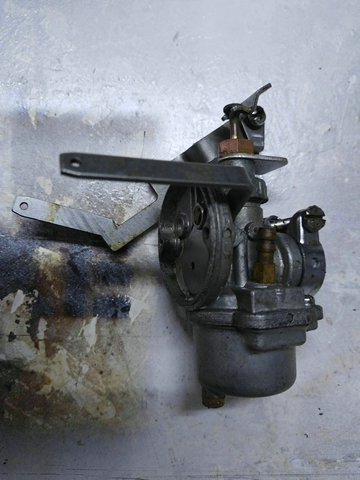

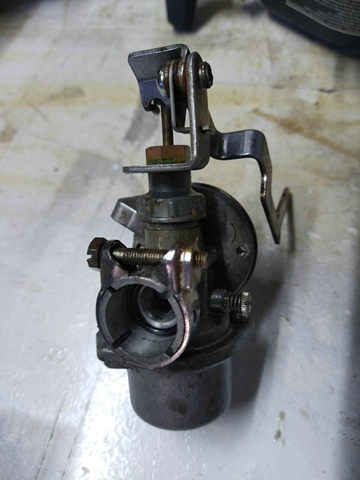

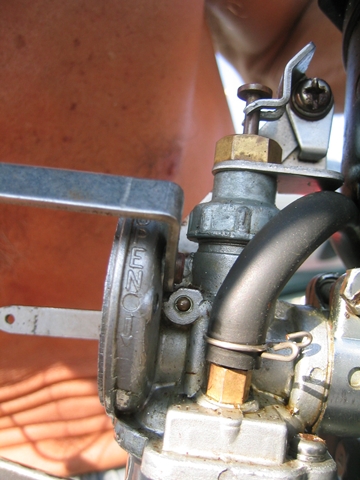

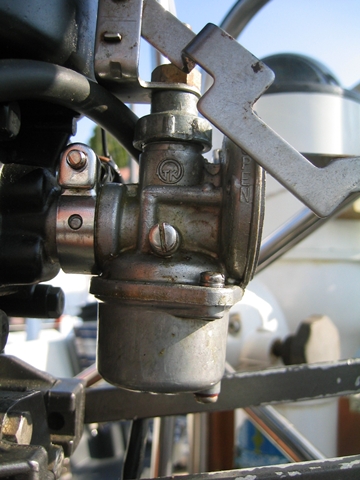

Le carburateur :

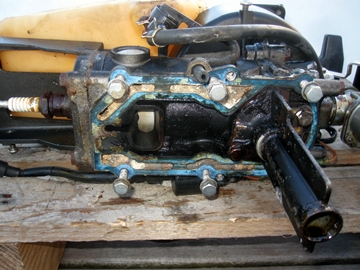

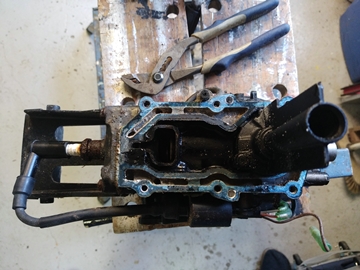

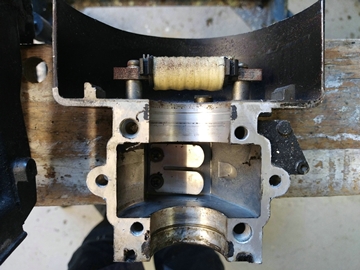

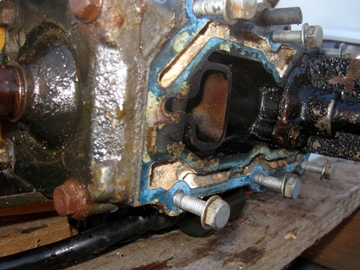

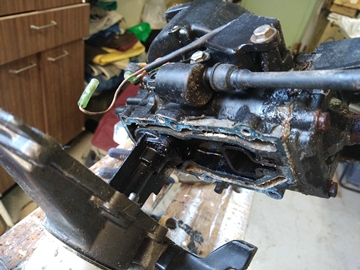

Le moteur vu du dessous, et la dépose du carter inférieur :

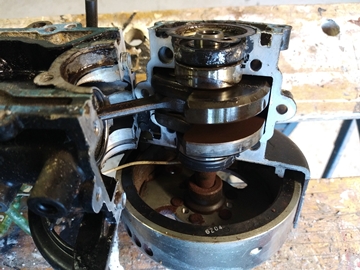

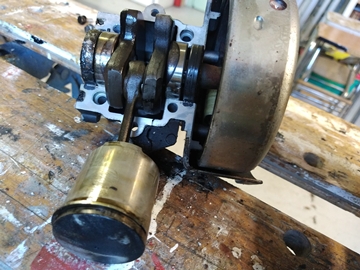

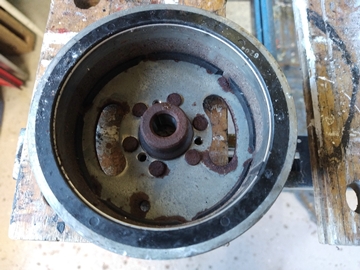

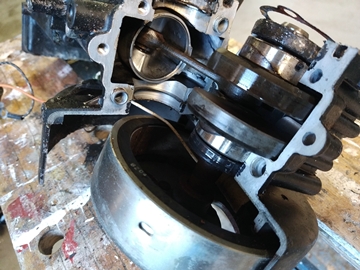

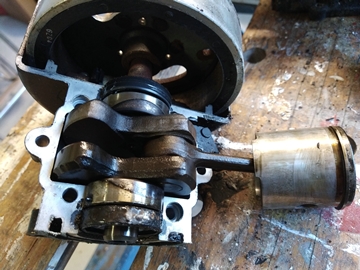

Le vilbrequin et son piston :

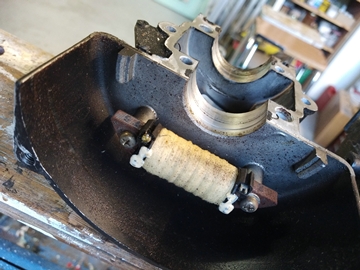

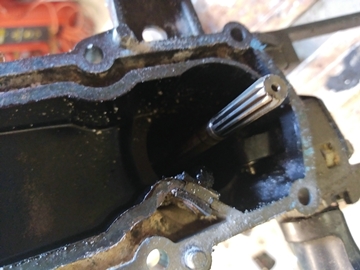

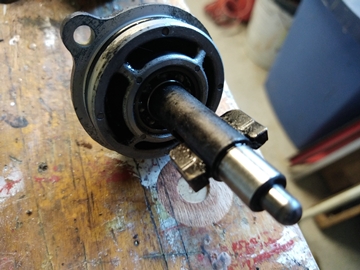

Le carter d'arbre moteur :

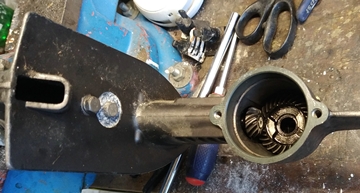

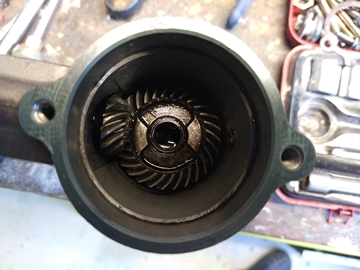

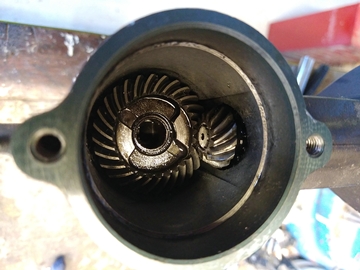

La transmission de l'arbre d'hélice :

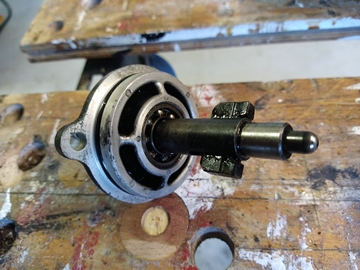

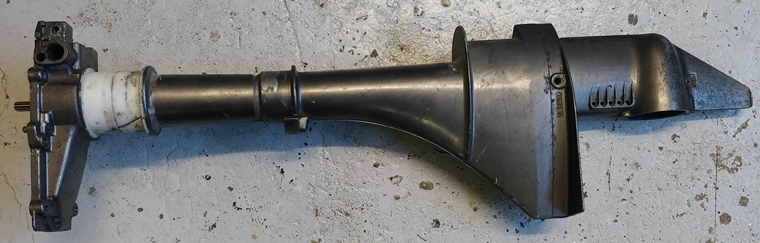

L'arbre d'hélice :
Voilà, j'espère que ces quelques images vous encourageront à démonter, réviser, entretenir votre moteur hors-bord...
Gérard, sur Boisbarbu.
