Remplacement bague supérieure de safran

Au cours du temps cette bague prend du jeu et rend désagréable les mouillages nocturnes, en un générant un bruit de toc-toc et est sans doute nuisible pour l’alignement du Safran avec les bagues et joints du tube jaumière.

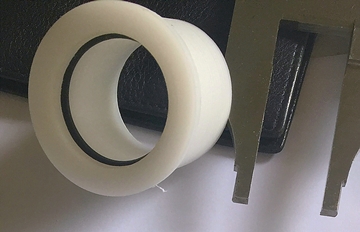

Sur cette photo, la bague Acétal en blanc:

IMG 7648600360bagueacetal
Cette bague s’enlève très facilement par le haut depuis l’extérieur en faisant levier avec un tournevis.
On peut dans un premier temps changer le joint torique qui rattrape le jeu et fait étanchéité entre la mèche de safran et la bague en Acétal
Si le jeu se situe entre la bague inox fixée sur le pont et la bague en Acétal, il faut alors en refaire une.

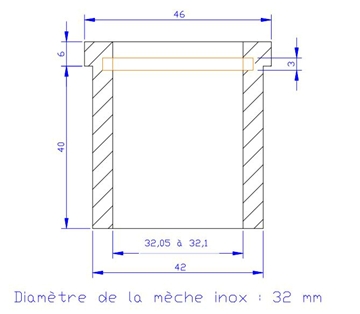

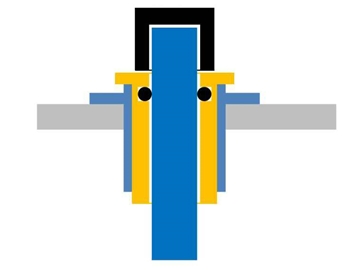

Voici le schéma d'ensemble d'Eric, trouvé sur le forum, et les cotes que j'ai mesurées. A noter que le diamètre extérieur de la bague est 42mm.



dessineric360dessin2didier360

Vous pouvez trouver de le barre en Acétal blanche de 50 mm de diamètre sur internet via Ebay en Angleterre. Si vous n’avez pas la possibilité de faire tourner la pièce vous pouvez contourner le problème. Vous achetez un raccord PVC Pression : Union 3 pièces à coller, vous en prélevez le collet dont le diamètre extérieur fait 42 mm et l’intérieur 32 mm. C’est magique ! il vous faut simplement creuser une gorge pour le joint torique avec une Dremel et un petit disque à meuler. Pour le joints torique, on en trouve aussi chez Casto, le diamètre 32 étant un diamètre courant en plomberie

Didier, sur Tote Niho.
