Mèche de safran

Comment est faite la mèche de safran de nos Feeling 1090 ? L’un d’entre nous a perdu son safran aux Antilles il y a quelques années ! Angoisse : l’avarie sans doute la plus handicapante sur un voilier… Alors comment éviter l’accident. Comprendre comment le safran est tenu et comment le sécuriser ?
Consultez aussi l’article sur le tube de jaumière, montrant les bagues de centrage de la mèche,
Quelques images de la mèche de haut en bas

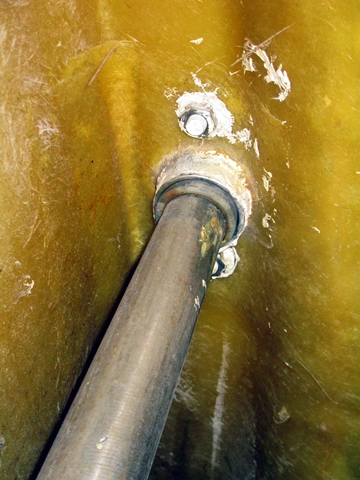

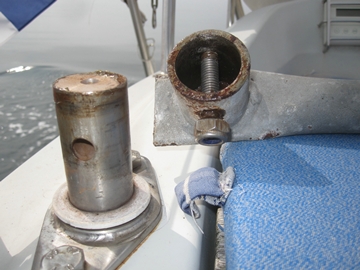

La tête de mèche avec sa barre de secours, et la vue de l’intérieur.
IMG 7996IMG 4263

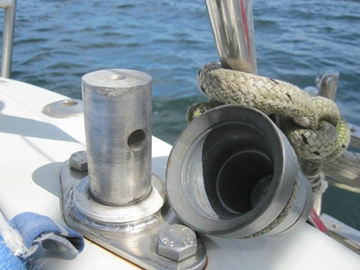

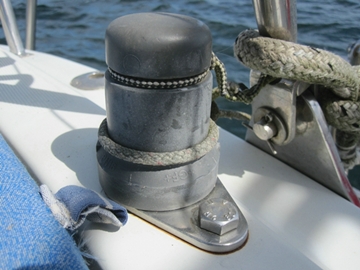

Le capuchon PVC pour protéger la tête de mèche de la pluie
IMG 7648IMG 7649

En un orage, sans ce capuchon, j’ai récupéré un demi verre d’eau suintant le long de la mèche jusqu’au secteur de safran puis dans les fonds du coqueron. C’est là qu’il faut lire la proposition d’Eric pour le remplacement de la bague supérieure par une bague munie d’un joint torique.

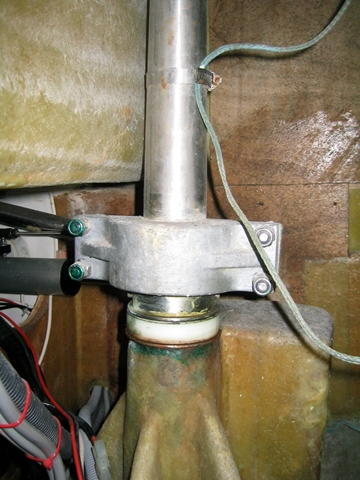

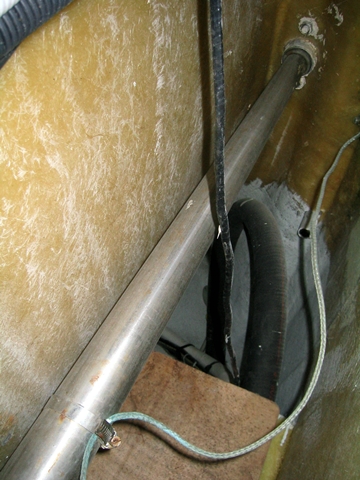

La partie haute de la mèche, légèrement conique jusqu’au secteur de safran, ou elle a un diamètre de 60mm.
IMG 4262IMG 4261

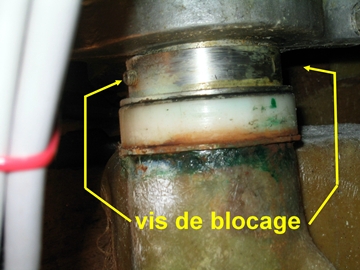

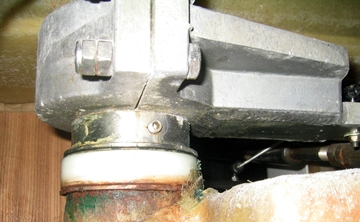

Juste au-dessus du tube de jaumière : - une rondelle inox, - une bague ertalon, -une deuxième rondelle inox, - une bague inox de soutien de la mèche, - le secteur de safran.
IMG 4266IMG 0084

La bague inox de soutien de la mèche est munie de 2 vis de blocage. Je n’ai pas réussi à les dévisser avec mes clés Allen. J’ai du 4mm et du 5mm. Il faudrait du 4,5mm ou alors c’est une dimension en pouces. Je ne pense pas que ce soient juste des vis pointeau. J’ose espérer qu’elles s’enfoncent dans la mèche de quelques millimètres ou dans une gorge.

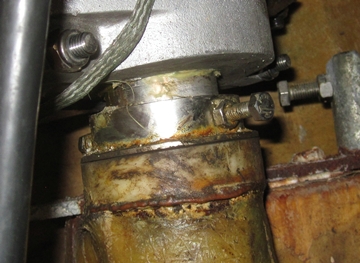

Sur Divagation II, 1090 de 1987, les 2 petites vis de blocage ont été remplacées par 2 vis costaudes, avec contre écrou.

divagation2safranb360

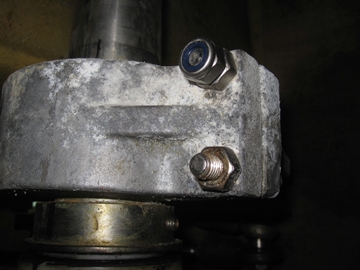

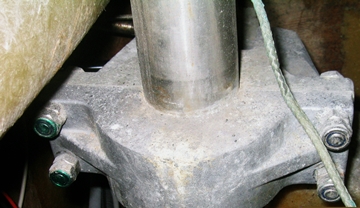

Le secteur de safran est serré solidement autour de la mèche par 4 boulons de 10, sécurisés par double écrous nilstop de 17mm.
IMG 4265IMG 9365

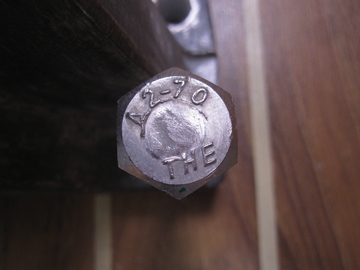

J’ai été surpris de constater que ces 4 boulons sont en inox A2 et non pas A4. Ils n’étaient pas oxydés, si ce n’est la corrosion qui les avait quasi soudés à la fonte d’alu du secteur de safran.
IMG 9391

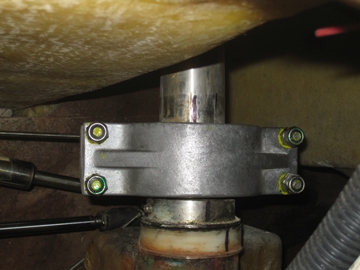

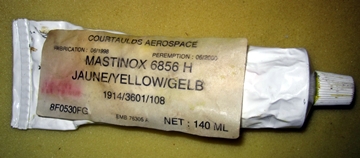

Au remontage, j’ai gratté l’oxydation puis enduit les boulons de Mastinox.
IMG 9399IMG 9400

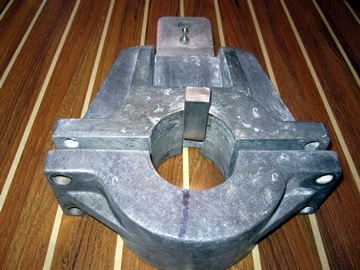

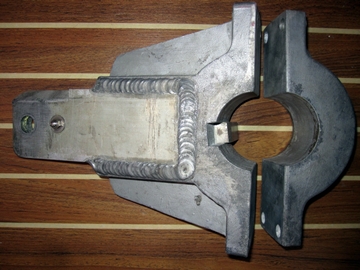

Dimensions du secteur de safran :
Hauteur : 60 à 63mm suivant les endroits (la pièce en fonte d’alu est loin d’être parfaite)
Longueur, depuis l’axe de la mèche, jusqu’à l’extrémité du secteur : 222mm
Diamètre : 59mm, ce qui assure un bon serrage sur la mèche de diamètre 60mm
IMG 9377IMG 9379

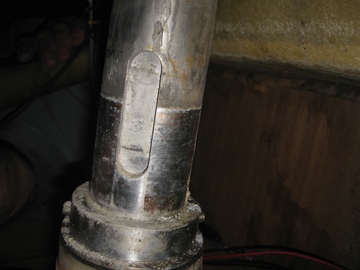

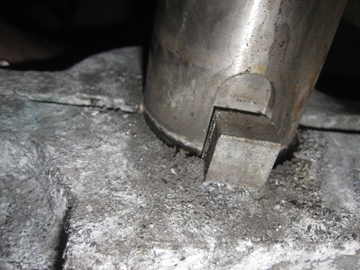

Le secteur de safran est bloqué en rotation non seulement par serrage et frottement, mais aussi par une clavette s’insérant dans une encoche de la mèche. Cette solide clavette de section 14x18mm a une longueur de 49mm.
IMG 9367IMG 9384

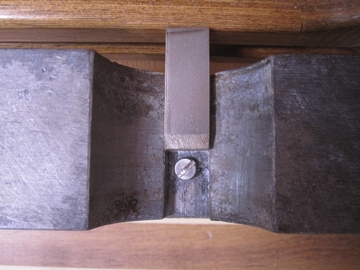

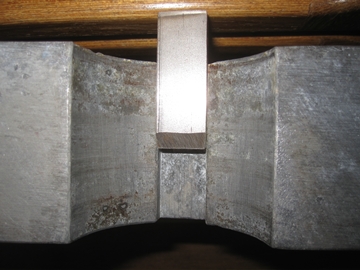

Pour sécuriser le safran, au cas où la bague inox lâcherait, j’ai cru bon de tarauder et placer une vis de 6mm, empêchant la clavette de glisser dans le secteur de safran. Peut-être pas utile, mais sait-on jamais ! Ainsi le safran est sécurisé par la bague de blocage et par cette vis sous la clavette.
IMG 9389IMG 9393

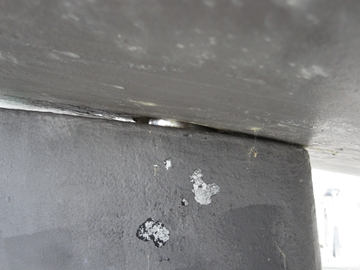

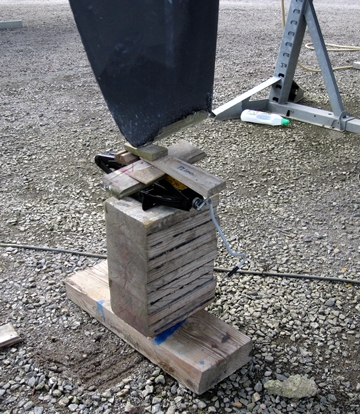

Avant d’entreprendre ses opérations, j’avais soulagé et même soulevé le safran de 5mm avec un cric de voiture, jusqu’à ce que le haut du safran vienne presque toucher la coque. Ayant remarqué que je pouvais aussi soulager le safran à la main, j’ai pensé que le poids total du safran et sa mèche est d’environ 50kg !?
IMG 9362IMG 9363

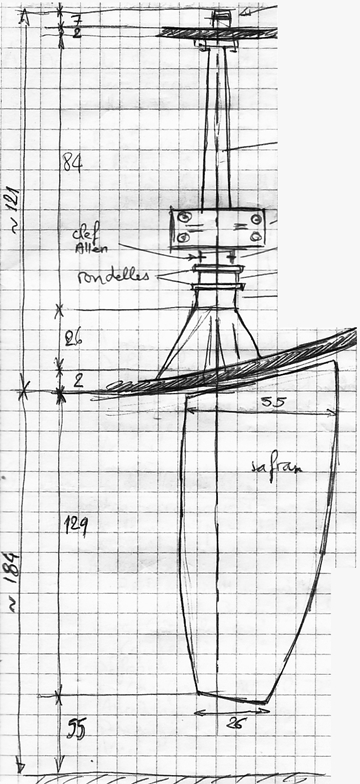

Un schéma d’ensemble du safran.

schemameche1

Le bateau dans les bers, reposant sur sa quille, le safran est à environ 55cm du sol. La mèche de safran étant d’environ 121cm, on ne peut pas sortir le safran facilement. Il faut soit lever le bateau dans les sangles du travelift, soit creuser un trou dans le sol de 65 à 70cm ! Mais, le tube d'étambot étant plus haut que la ligne de flottaison, l'opération doit pouvoir se faire à flot.

Vos propositions et retours d’expérience sont les bienvenus !
Gérard, sur Boisbarbu.

Commentaires

#1 GERARD 22-05-2016 15:15
Concernant la clé Allen pour la bague de blocage de la mèche, je pense que c'est une clé US, de dimension 3/16, ce qui ferait environ 4,8mm.
Gérard
#2 GERARD 28-05-2016 21:02
Une autre vue de la mèche de safran, et des compléments d'information sur cet article:
http://www.clubfeeling1090.fr/barre/fabrication-safran
Merci Alain !
#3 GERARD 28-05-2016 21:05
Voici donc deux fournisseurs capables de refaire un safran:
- Isotop à Marans, qui a fabriqué un safran à Algimouss, le 1040 de VDH. http://www.isotop-composite.com/safrans.php
- Chantier nautique du vieux port de la Rochelle, qui a refait un safran à Posidonie, le 1090 d'Alain. http://www.chantiernautiqueduvieuxport.com/
Qui d'autres ?
#4 GERARD 16-06-2016 18:15
Le SAV du chantier Feeling me confirme que les 2 vis de la bague inox soutenant la mèche de safran, s'enfoncent dans une gorge tournée dans la mèche. Il y a donc peu de risque de perdre une mèche.
Qui d'entre vous a déjà démonté cette bague ?
#5 Nicolas Desbois 15-10-2017 20:37
Bonsoir à tous,
je viens de sortir mon safran sur Hibiscus (1040 N°128, de 1987) et le montage est également fait avec des vis tête H en A4, avec un contre écrou.
Bonne surprise cependant, les vis servant à serrer le secteur de barre sur la mèche sont sorties toutes seules, grâce à un filet de graisse mis en place avant de les insérer dans l'aluminium. Un jeu d'enfant !
Pas de gorge dans la mèche pour sécuriser la bague inox de soutien, mais deux petit perçages au diamètre des vis, au bon endroit.
Je trouve ce système plus fiable qu'une gorge, qui réduit le diamètre d'autant, à un endroit de la mèche que l'on aimerait voir plutôt costaud...
J'ai profité de la sortie d'eau pour sortir le safran avant de poser le bateau sur ses bers.
Reste à refaire les bagues qui ont trop de jeu à mon gout.
#6 Derek Holden 04-11-2018 15:06
Hi Gerard.
Another great post buddy.
A question please.
Has any of the members replaced the bringing on a Feeling 416?
My steering is quite right and for sure it's the bearings.
Would appreciate if any of the members have information about it.
Thanks
Derek.
Currently on the hard in Aktio Greece.
#7 GERARD 04-11-2018 15:12
Hi Derek,
as I dont know much about the 416, I recommend you to post your question on the forum: http://clubfeeling1090.fr/forum/nouveausujet
specifying 416 in the Category field.
Cheers
