Les plans et dimensions

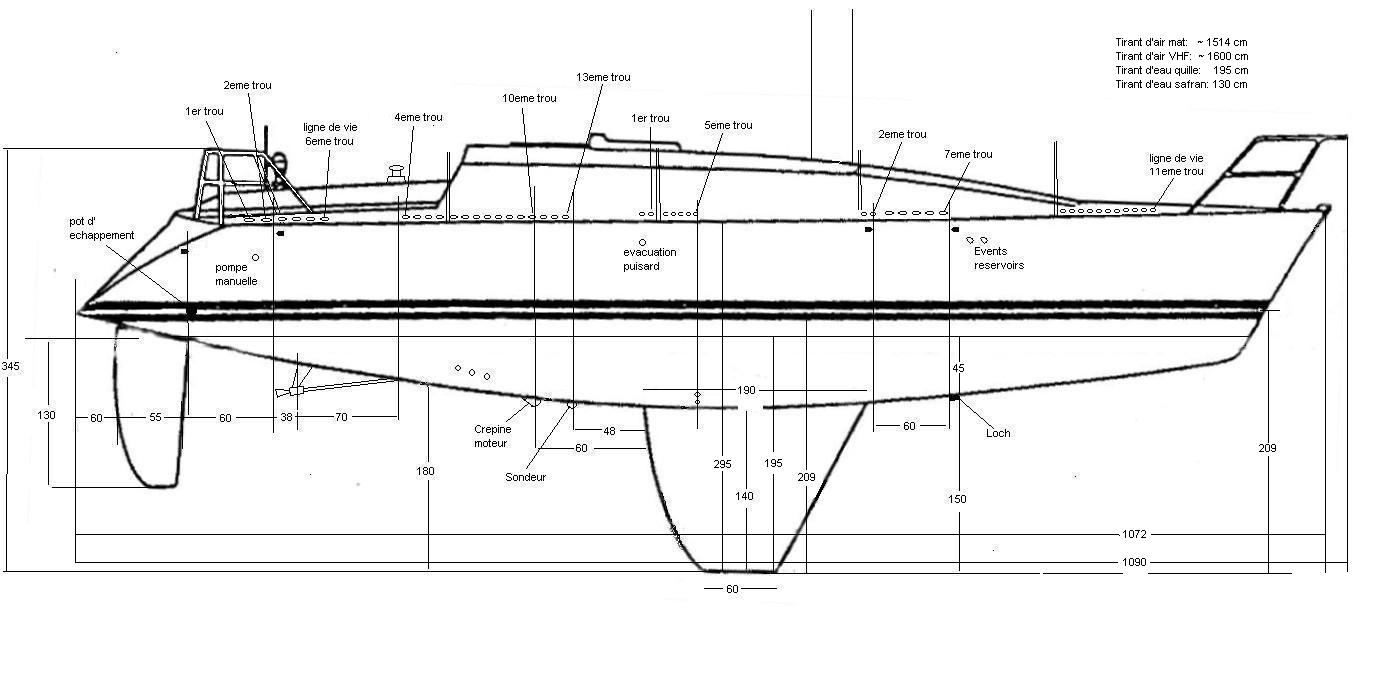

Les dimensions de la coque: Toujours utile pour connaitre les dimensions de son bateau, le tirant d'eau, l'emplacement de la quille, l'offset du sondeur, la hauteur de safran, la position des passe coques, de l'hélice, ...

Pour plus de clarté sur ce dessin, vous pouvez télécharger l'image.

Le maitre bau (3,60 m) semble être au niveau des panneaux au dessus de la table à carte et de la gazinière.

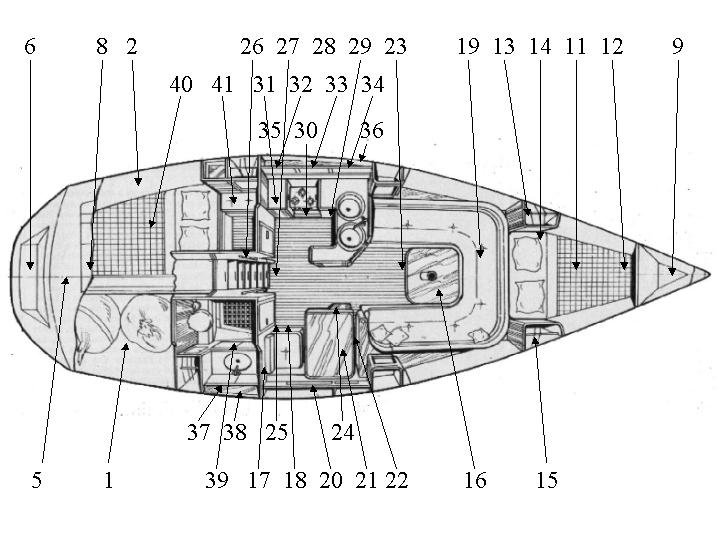

Le plan de repèrage de l'inventaire: L'inventaire détaillé du bateau avec l'emplacement de chaque chose, par coffre, equipet, cabine, ... Avec ce plan, tous les emplacements du bateau sont numérotés. Il est donc facile de s'y référer dans l'inventaire.

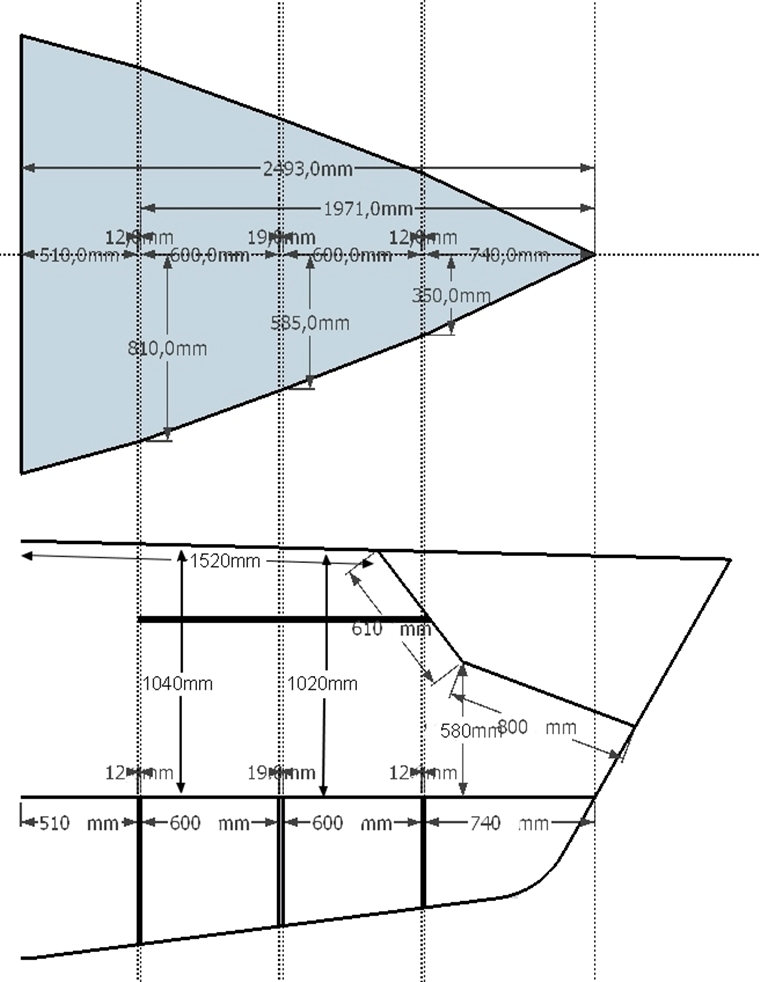

Des dimensions des cloisons de la cabine avant:

cabav dim760

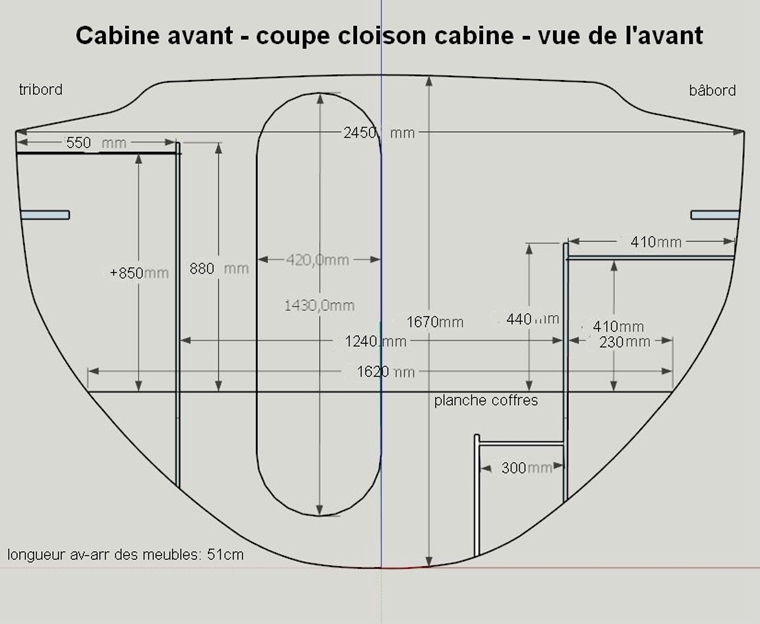

 Une coupe de la cabine avant, au niveau de sa cloison:

cabav coupe cloison760



Gérard, sur Boisbarbu.

Commentaires

#1 Jean Pugnet 14-03-2023 10:20
Bonjour Gérard, pourrais-tu m'indiquer la surface immergée du 10.90 ainsi que la surface du pont ?
Avec mes remerciements anticipés. Très sincères amitiés.
Jean
#2 GERARD 28-03-2023 12:24
Bonjour Jean, désolé de cette réponse tardive mais je rentre juste de quelques semaines de raid à ski en Norvège. J'avais calculé une surface de carène (y compris quille et safran) d'environ 22m2. J'utilise environ 2,2 l d'antifouling. Aucune idée de la surface du pont. Si tu la calcules, merci de nous dire. Amitiés.
