Installation d'une jauge de réserve d'eau

Comme tout un chacun, après plusieurs jour de mouillage, je me suis posé la question combien reste-t-il d'eau dans mon réservoir ? Quand la réflexion n'était pas plutôt "m... il y a plus d’eau" !

J'ai vu sur le site du club des dossiers, mais j'ai choisi la solution simple et peu onéreuse d'installer une jauge standard.

L'achat

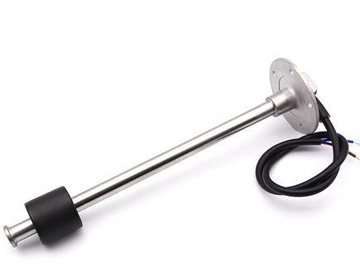

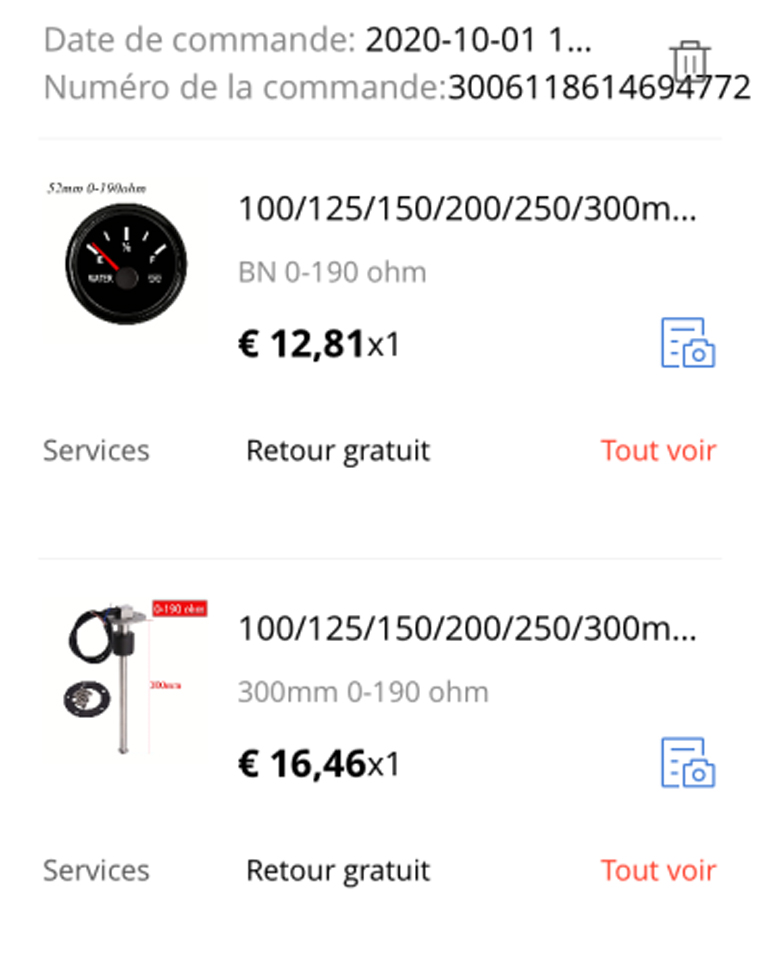

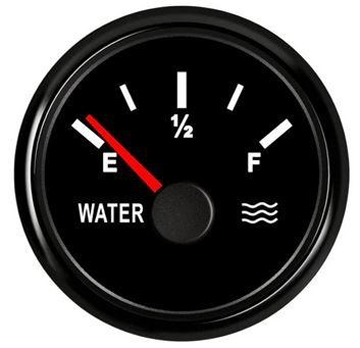

Tous les magasins d'accastillage vendent des jauges, il se trouve qu'elles sont fabriquées en Chine, alors pourquoi ne pas acheter directement là bas... pour des raisons économiques, c'est ce que j'ai choisi, il faut compter environs 30 € pour l'ensemble capteur et cadran port inclus.

 P3P2P1

L’installation

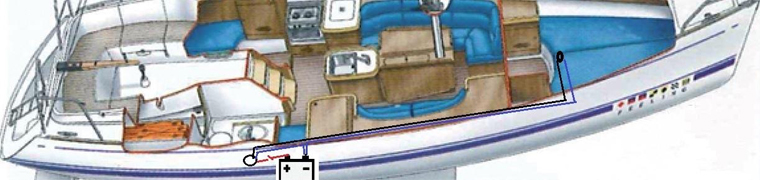

Passer un câble du réservoir au tableau électrique, c'est le plus fastidieux, mais facile en suivant les gaines existantes on trouve un passage, câbles souple 2 x 1,52 carré.

 P4

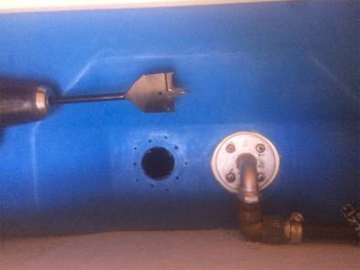

Ensuite on procède à la mise en place du capteur dans le réservoir, l'emplacement de la jauge ainsi que ceux des vis sont déjà prévus sur le réservoir. Il suffit de percer un trou de diamètre 38/40mm à partir du repère central.

P5P6P7

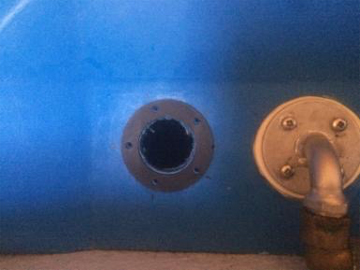

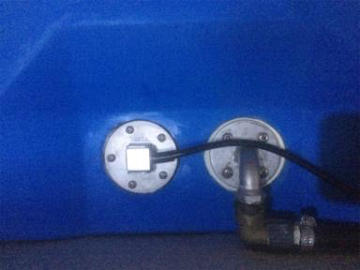

Puis il faut poser le joint, bien que non obligatoire, j'ai mis par sécurité un peu de mastic silicone sur les deux faces du joint, on peut alors visser.

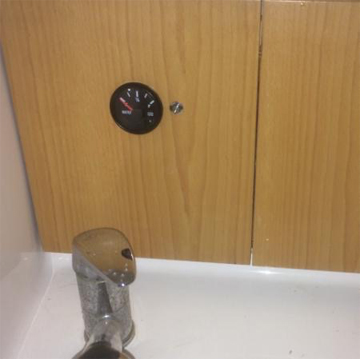

L’étape suivante est la pose du cadran, j'ai choisi de le placer dans les toilettes, dans un espace inutilisé au dessus du lavabo. Pourquoi cet endroit ? Proche du tableau électrique, avec l’évier, c'est le deuxième endroit où on utilise l'eau (j’envisage de placer à côté un second cadran pour une future jauge d'eau noire).

P8P9P10

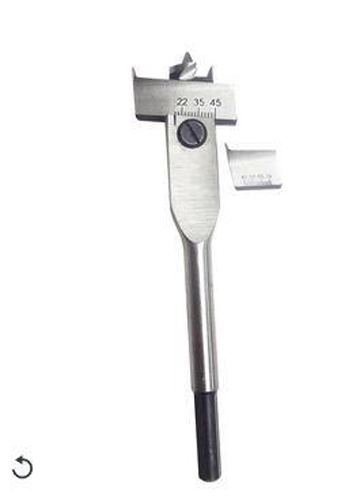

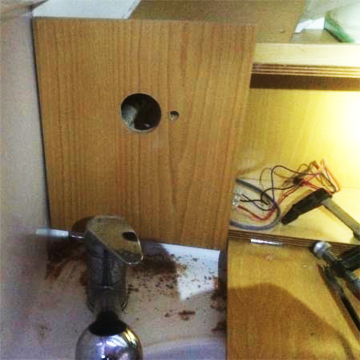

Pour percer le trou de diamètre 52mm, j'ai utilisé une mèche à bois à ouverture variable (8€ chez Castorama) elle peut aussi servir pour le réservoir si vous n'avez pas de mèche de 40 mm ; elle est de plus, plus précise qu'une scie cloche ; si je peux me permettre un conseil, il est bon de placer derrière le trou à percer, à l'aide de serre-joints une petite plaque de bois, cela évitera au bois d'éclater en fin de perçage.

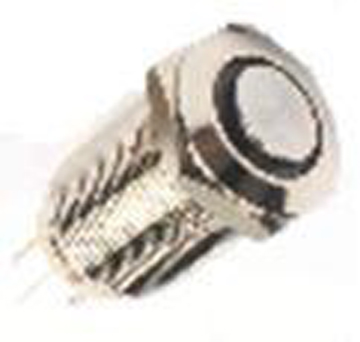

Pour ma part j'ai adjoint un petit intérupteur-poussoir (1€ commandé en même temps que la jauge), afin que la jauge ne fonctionne qu'à la demande. J'ai aussi mis sur la ligne + de l'alimentation un fusible 2 A.

P12

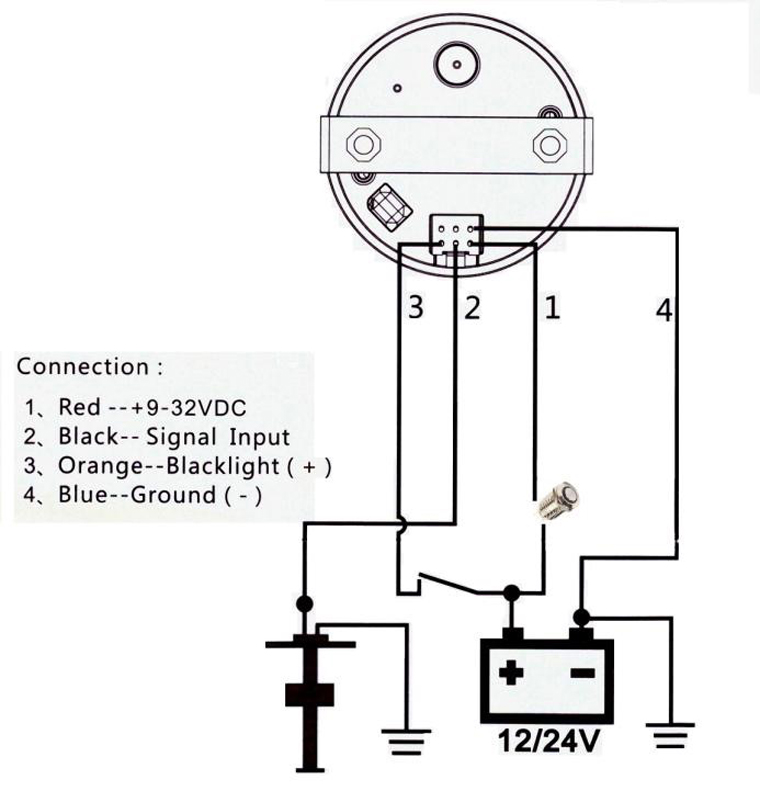

Schéma de fonctionnement constructeur

P12

Personnellement j'ai branché le 3 (lumière cadran) et le 1 derrière le même inter. L'ensemble du travail, m'a pris environ 2 heures... Après une semaine de réflexion !
