Jauge et compteur à eau

Comment savoir combien d'eau il reste dans mes réservoirs d'eau ?

Les jauges de réservoir

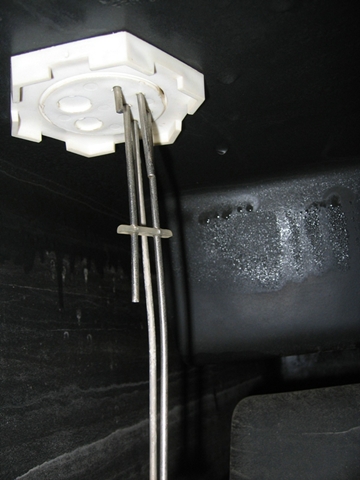

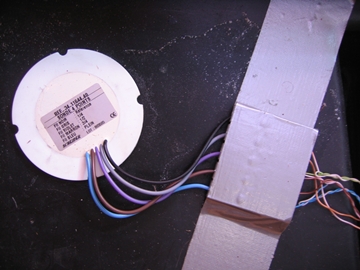

Dans chacun des 2 réservoirs d'eau du carré, j'ai installé une jauge

jauge01jauge02

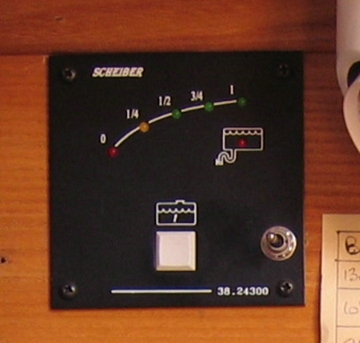

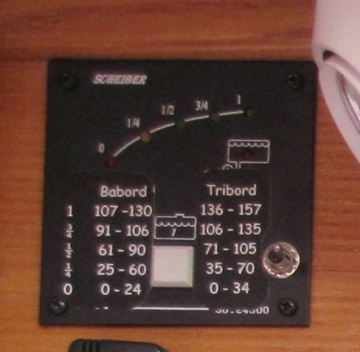

avec indicateur de niveau placé au dessus du tableau électrique. Un switch me permet de visualiser la jauge bâbord ou tribord. Et j'ai étalonné les leds indicatrices, en fonction du nombre de litres restant dans les réservoirs.

jaugecadr01jaugecadr02

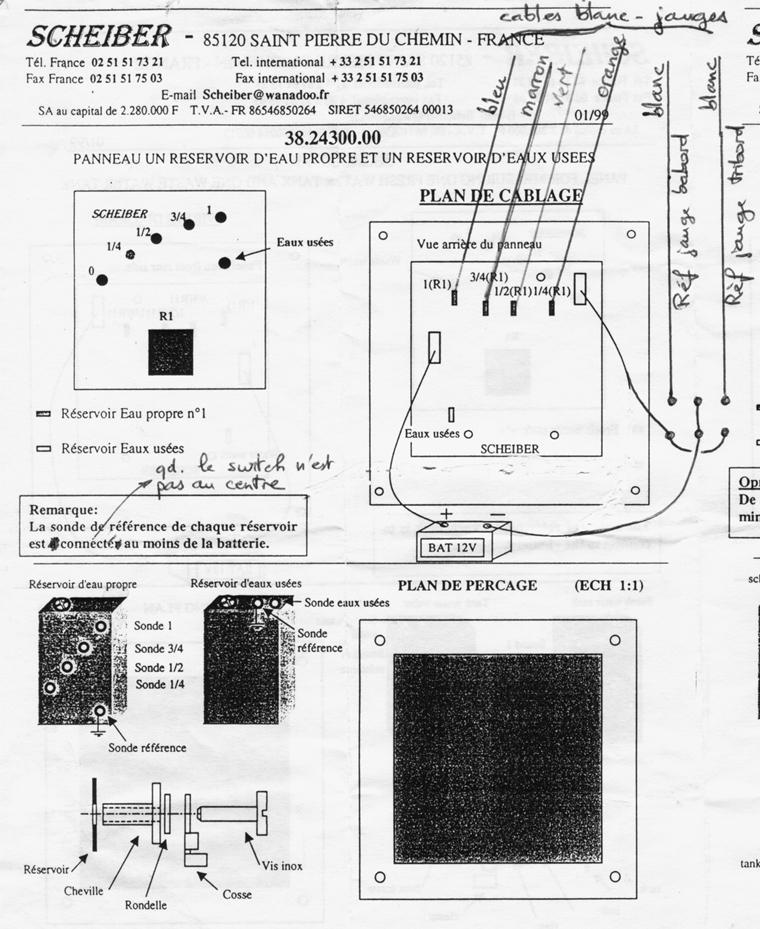

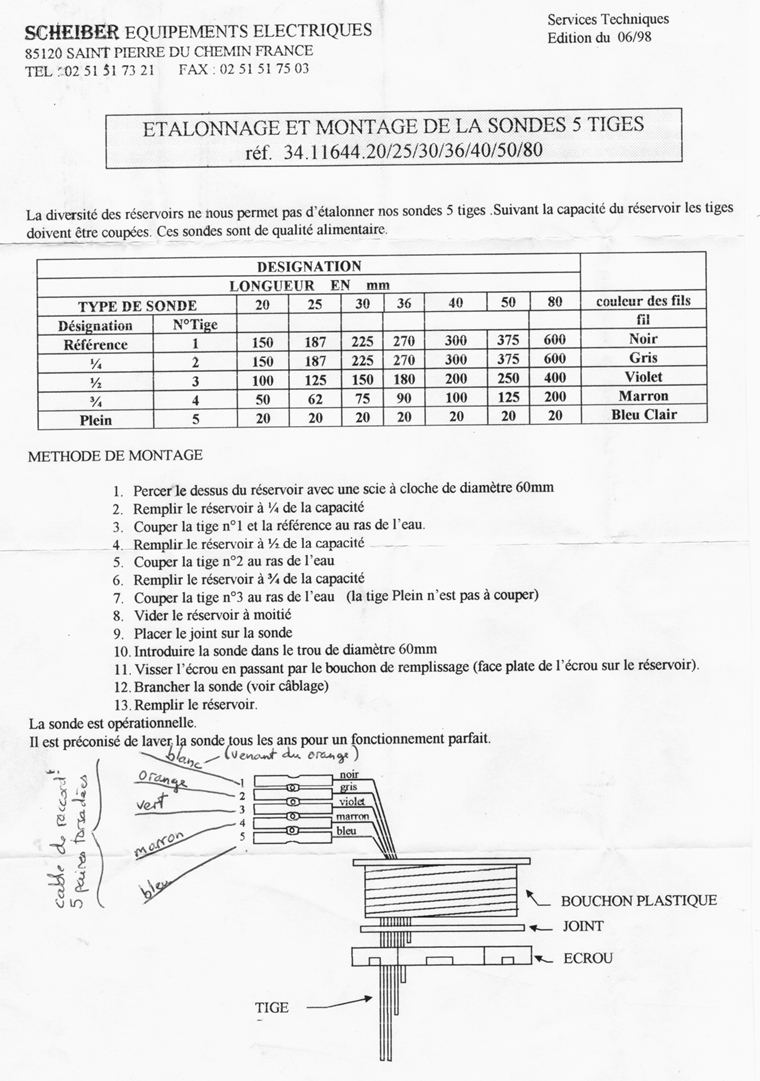

jaugeplan1jaugeplan2

Le compteur d'eau

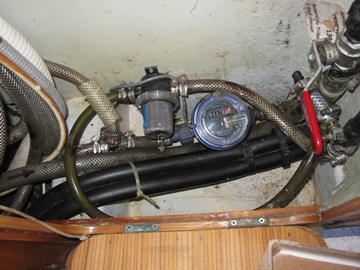

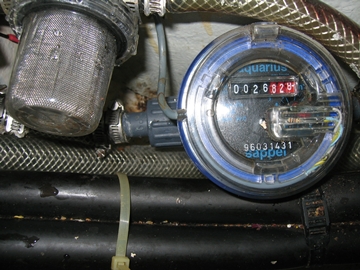

Ce compteur, en série sur l'arrivée d'eau des réservoirs, permet de connaitre très précisément combien de litres d'eau ont été consommés.

compteur01compteur02

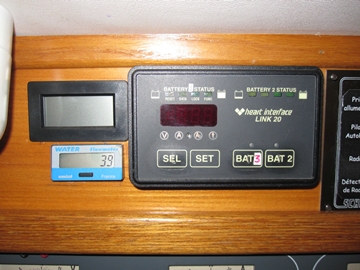

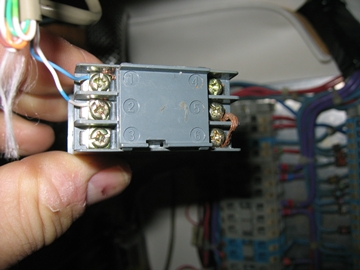

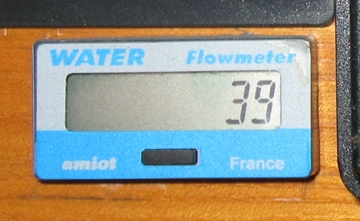

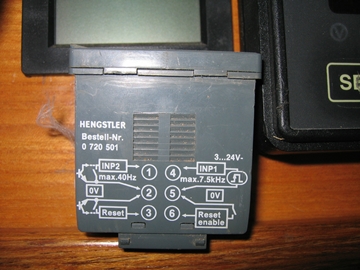

Il est relié à ce cadran électronique que je remet à zéro après chaque plein de réservoir, et qui m'indique exactement combien de litres d'eau j'ai consommé.

compteurcadr03compteurcadr04compteurcadr02compteurcadr01

Gérard, sur Boisbarbu.

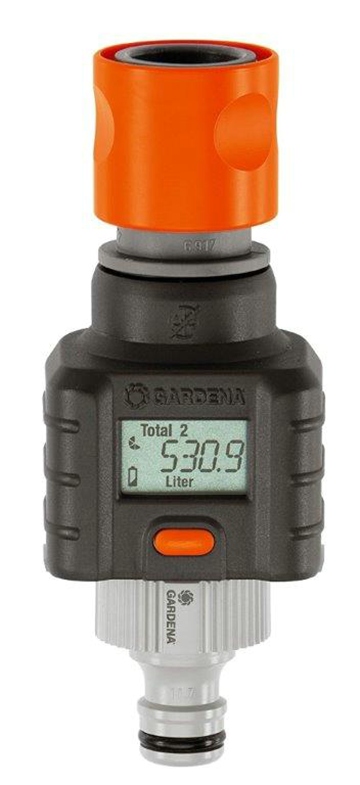

Un compteur d'eau plus économique: Aquamêtre Gardena

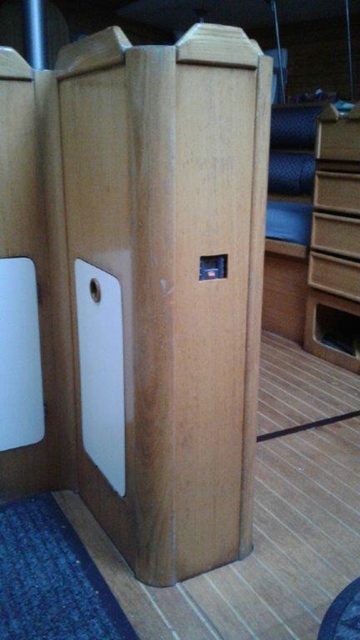

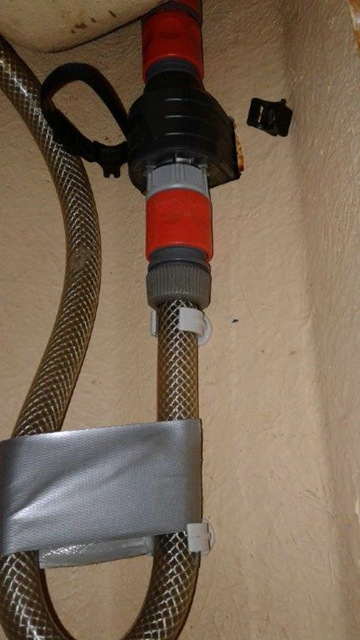

Comme on le vois sur les photos mon installation est facilement démontable pour la maintenance. Les fixations sont assurées par deux clips en PVC sur le bas et un rislan dérrière l'appareil ( je le remplace à chaque démontage). Le haut du tuyau est bloqué entre le meuble et le bac à bouteilles, le cintrage des coudes du tuyau sont pour le moment immobilisé avec des bandes d’adhésif.

20161126 164346360Aquametre360

20161126 16452536020161126 164622360

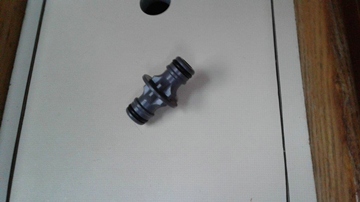

Je précise qu'il faut ajouter un embout mâle/mâle en haut de l'aquamètre pour le raccordement des durites.
Pour info de fonctionnement, l'appareil se met en veille tout seul et se remet en mode affichage dès l'ouverture du circuit d'eau ou par appuis sur la touche de contrôle. L'appareil comporte deux compteurs, journalier et général. Il y a aussi une information sur le débit en l/heure. L'affichage peut être également en "Gallons" pour les anglophones.
J'ai acheté cet appareil à Jardiland pour la somme de 22,95 euros.

Pour les finitions, je veux réaliser un petit encadrement en orme quand j'en aurai trouvé et puis il me faut refaire les vernis ....

Thierry, sur Divagation II.



Commentaires

#1 GERARD 15-09-2016 21:10
Une autre solution de compteur ingénieuse et bon marché, sur Fulmar. Voir son article: http://fulmar.eklablog.fr/compteur-d-eau-douce-a114258856
#2 Alain Tessier 09-04-2017 22:36
Bonjour, j'ai utilisé la technique de Thierry, mais je me suis refusé à faire la moindre fenêtre. J'ouvre la porte du placard et ça suffit. A ce propos, c'est bien utile quand on traverse l'atlantique et que l'on est seulement à l'estime.... mais il nous restait environ 120 l à l'arrivée aux antilles. La pompe à eau de mer est parfaite pour la vaisselle et il suffit de penser aux lingeries à bébés pour se laver tous les jours.... Alain sur Posidonie
#3 Rémi ROQUES 23-04-2021 06:04
Bonjour,
J'ai trouvé ce débitmètre pour une vingtaine d'euro sur Wish.
Il est installé dans le placard sous l'évier, après le filtre, il semble très précis et efficace, à confirmer à l'usage:
https://www.cxflowmeter.com/products/75.html

Rémi sur Yosika
