Réparation du buzzer du YANMAR 3GM30

Le buzzer du Yanmar ne fonctionne plus. La pièce de rechange est à 170€ HT. Trop cher. Après une recherche sur internet, je vois qu'il est possible de le réparer. Je me lance donc dans le démontage :

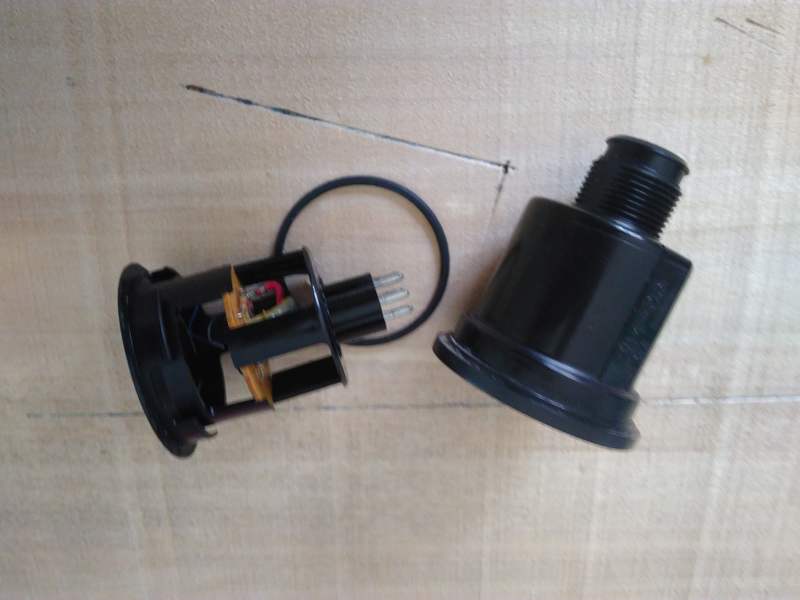

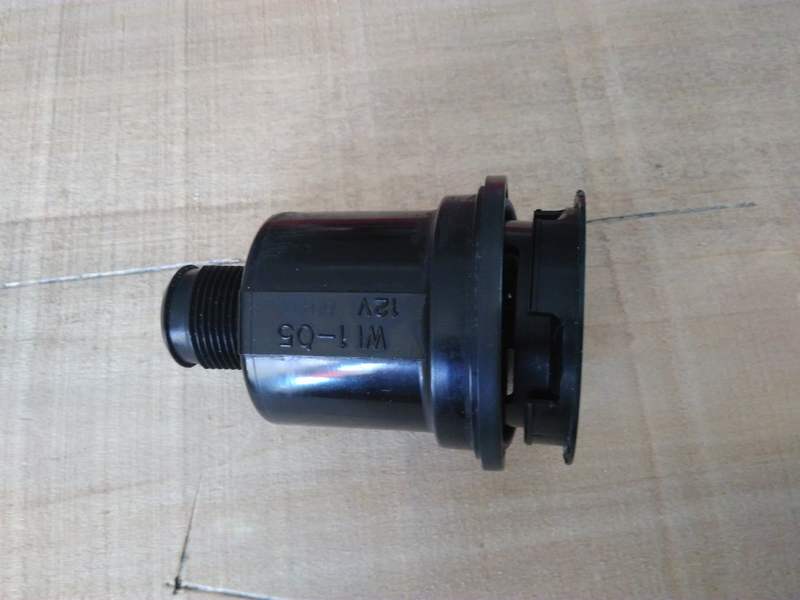

buzzer1buzzer2

Je décolle le couvercle avec une lame de couteau et sors le buzzer.

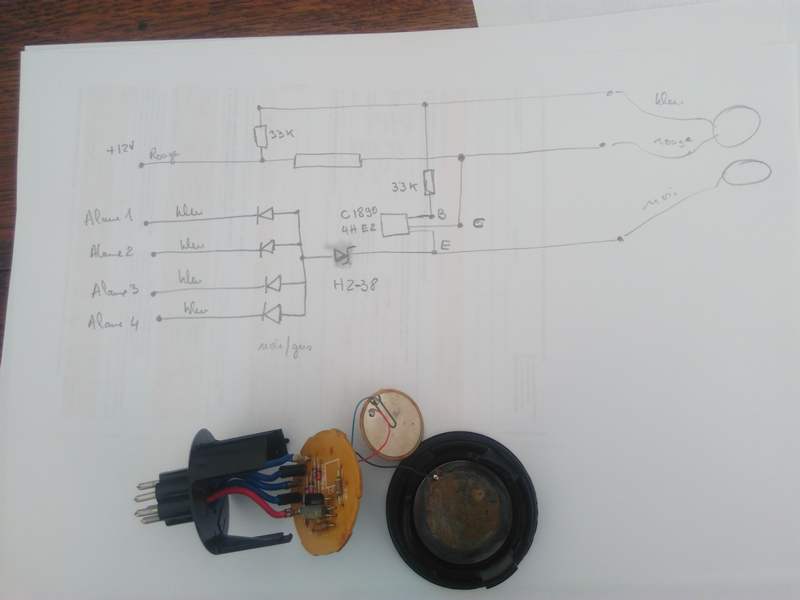

buzzer3

Le piezzo est décollé du couvercle. Je prends le shéma et essaye de comprendre mais mes cours d'électronique sont trop loins. Je regarde sur internet et demande conseil à mon petit magazin d'électronique local. Il n'a pas la pièce mais me conseille de tout remplacer par un buzzer étanche avec commande intégrée. Nous allons sur le site de conrad  et trouvons ce buzzer étanche :

 buzzer6

http://www.conrad.fr/ce/fr/product/1570976/Buzzer-etanche-TRU-Components-595252-3-12-VC-1-pcs

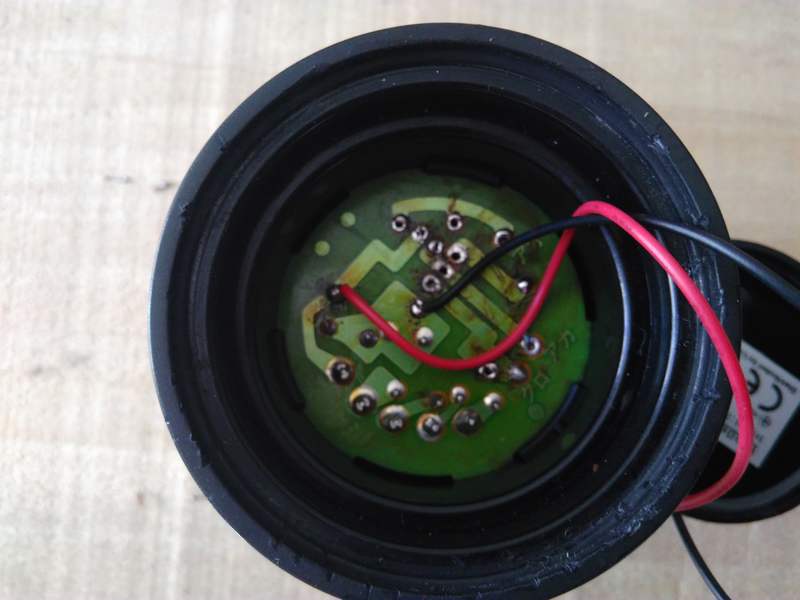

Je le commande puis je supprime tous les composants du circuit imprimé en ne conservnat que les 4 diodes. Je branche le fil rouge sur le 12v, le noir sur le pont de diode et je replace le tout dans le support.

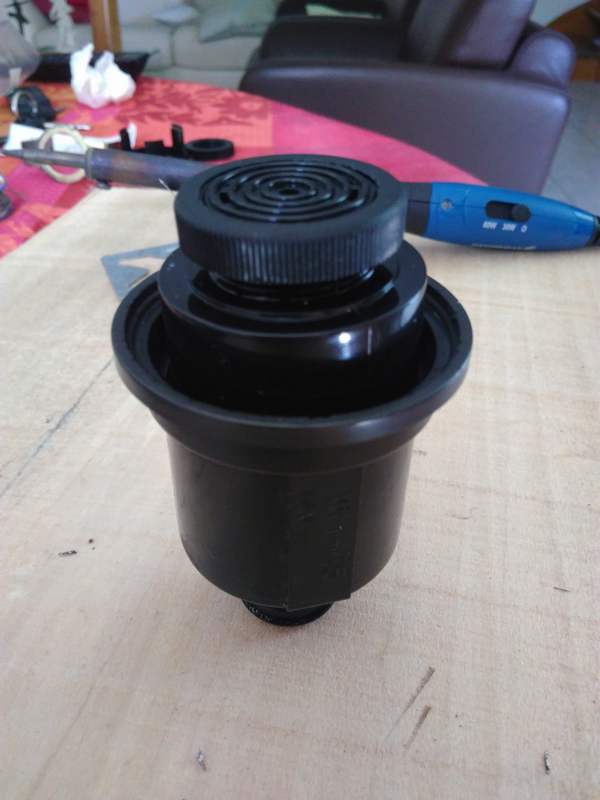

buzzer4buzzer5

Et voila le tour est joué. Un peu de silicone pour fixer le tout et c'est reparti pour moins de 12€.



Eric de Blue Eyes.
